新品 斜床 CNC ローター HTC30H 各種小型部品の高精度加工 CNC ローター 場所 上海, 中国
新しい
Doubleclick to zoom in
売り手に連絡
追加の写真や情報を依頼する
仕様
- 状態
- 新品
- 起源の場所
- 中国
- 証明
- CE ISO certification
- Cncかどうか
- CNC
- キーワード
- 横軸のCNCターニングセンター
- Max.cuttingの長さ
- 500mm
- 最高。切断dia。
- 300mm
- マックス 寝床の上に泳いで
- 420mm
- X軸旅行
- 160mm
- Z軸旅行
- 560mm
- スピンドル速度
- 4500回転/分
- 最小注文数量
- 1
- パッケージの詳細
- 木製のケース 缶バッジ その他の海上用品
- 受渡し時間
- 45~60 日
- 支払条件
- T/T,L/C,ウェスタン・ユニオン
- 供給の能力
- 月に50セット
- ポイント
- 単位; HTC 16H (Q); HTC 30H(Q)
- マックス 切る
- mm; Φ160; Φ300
- 最大切断長
- mm; 160; 500
- マックス 寝床に
- mm; Φ420; Φ420
- マックス 寝台を振って ベッドの隙間を
- mm; Φ160; Φ280
- スピンドルノースモデル
- -; A2-5; A2〜6
- 前軸内側ダイア
- mm; 90; 100
- スピンドルの角と穴の大きさ
- ; 1:20・Φ62; 1:20Φ70
- スピンドルホール最大
- mm; Φ56; Φ65
- マックス,バーダイア
- mm; Φ44; Φ50

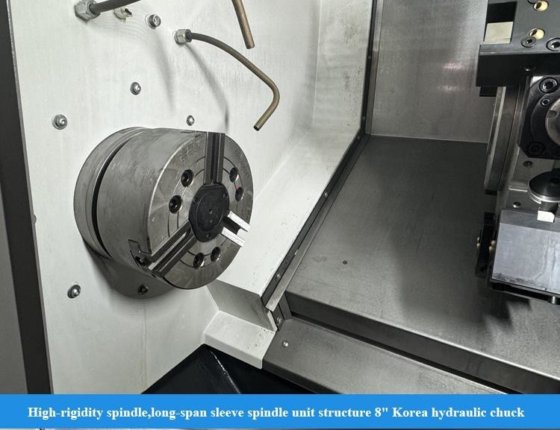

- スタンダードチャックダイア
- インチ; 6インチ; 8インチ
- スピンドル速度範囲
- r/min; 6000; 4500
- スピンドル最大トルク
- N.m; 72 ((1500r/min); 180 ((576r/min)
- スピンドルのノーマルトルク
- N.m; 86 ((1500r/min); 110 ((769r/min)
- メインエンジンの出力連続/30分
- kW; 11/13.2; 9/11
- X軸の高速横断速度
- mm; 30; 30
- Z軸の高速横断速度
- mm; 30; 30
- X軸移動
- mm; 145; 160
- Z軸移動
- mm; 205; 560
- テイルストック旅行
- mm; ; 30
- テイルストック駆動方法
- ; ; シール牽引
- テイルストック 袖移動
- mm; ; 100
- テイルストック・スリーブ・ディア
- mm; ; Φ100
- 尾根の角型 穴の角型
- ; ; MT- 5

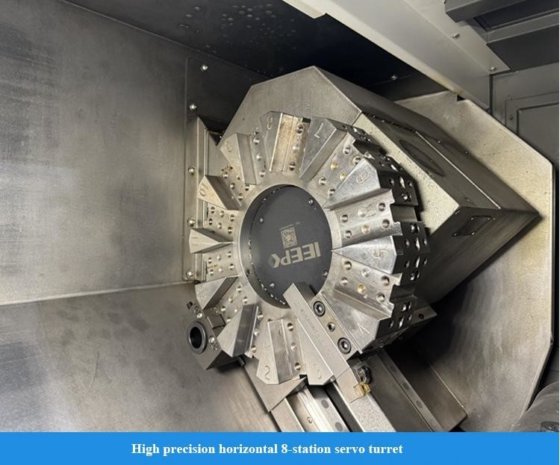

- ツール・ターレット形
- ; 8ステーションの水平サーボタワー; 8ステーションの水平サーボタワー
- 中央の高さ
- mm; 63; 80
- ツールホルダーの位置変更精度
- セック; ±16; ±16
- 近くにツールを選ぶことができます
- mm; そうだ; そうだ
- スピンドル中心部と床間の距離
- mm; 926; 936
- 機械の重量
- 体重; 2600; 3500
- 総電源容量
- KVA; 23; 23
- 総寸法 (lxwxh)
- mm; 1830×1580×1650; 2295×1680×1650
- 標準設定: 1fanuc-0i-tf plus (5) システム (h/sシリーズ)2gsk988taシステム (qシリーズ)3袖型スピンドル4"空っぽのチャックオイルシリンダー58ステーションのサーボツールキャリッジ
- 選択可能な設定: 1シエメンズシステム2ツール設定計312ステーションのサーボツールキャリッジ4作業部件の測定5"電動工具車"6油霧収集機7裏のチップ取り除き装置8ツールダメージ検出9"気圧の扉"
- 急速な移動速度
- 30m/min
- 工件材
- HT200
- ツールモデル
- F16 ストイッチドリル
- 冷却状態
- 水冷却
- ◆ 私たちの構造設計原則
- 容易な保守と設置,低コストの保守,生産に影響しない
- カテゴリー
- CNC旋盤 場所 中国
- サブカテゴリ―
- Cncの旋盤機械
- リスティングID
- 100435947
説明

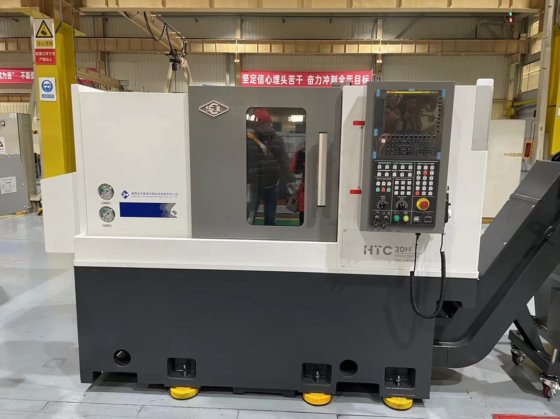

斜床 CNC ローター HTC30H 各種小型部品の高精度加工 CNC ローター
傾いたベッドCNCの旋盤
小型のパーツ CNCラートン
高精度CNC回転機
連絡 ください
引金 を 求め て ください
関連製品
連絡 ください
製品説明
製品説明:
新しい世代のHTC-H/S CNC lathesは,プロの設計と分析ソフトウェアによって最適化されています. 組み立て,検証,先進的な製造とテスト技術で改善されています.彼らは良い切断性能があり,様々な回転部品の加工を満たすことができます.

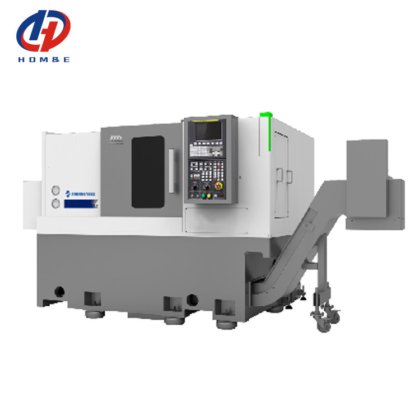

HTC16H/30H
CNCターンには小さな面積があり,様々な小型の部品の高精度加工に適しており,自動車,ベアリング,ハードウェアの加工に効果的に対応しています.医療その他の産業.
製品の特徴:
1高効率で
◆ 2 軸 の 高速 の 横断 速度
◆ スプリット サーボ 尾根
◆ 高効率 の サーボ ツールの 保持器
◆ 選択可能なサブスピンドル 多配列統合処理
2高精度で
◆ 高精度 の 前 の 伸縮 螺栓
◆ 誤り 補償 技術
◆ プロセス の 標準 を 定量化 する
◆ 厳格 な 検査 基準
3高い硬さ
◆ 高品質 の 鋳鉄 の 床 や 鍵 の 鋳物
◆ 大幅 な 幅 の スピンドル 装置
◆ 弧形 の 折りたたみ 防止 床 の 隙間
◆ 小型 スピンドル ストック
商品の詳細:

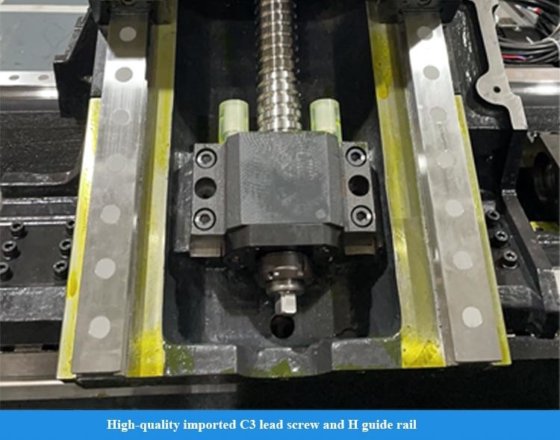

サーボモーターはコップリングを通じてボールスクリューに直接接続され,中間リンクを削減し,ギャップレストランスミッションを達成します.X軸とZ軸のガイドレールは,高い硬さを確保するために輸入線形ロールガイドレールを採用生産効率を向上させ,動作速度を向上させる.
スプリット・サーボ・テールストック
バックストックはオプションのサーボ駆動で移動できます精密に制御し,柔軟に調整できる,尾根の移動速度と作業のクランプ力,加工要件に応じて作業部位に迅速に近づき,衝撃なしで締め付けることができ, 締め付けの位置についてリアルタイムでフィードバックを提供できます.
上部と下部を分割した尾根を採用し,調整精度が簡単で,メンテナンス効率が向上します.
二重固定式前張力構造
X軸は2つの固定支柱構造を発展させ,前ストレッチの変形と温度上昇の変形を効果的に対価にするために,前ストレッチの螺旋を使用します.
