新品 ジェイドプロデックス 場所 チェルムスフォード, イングランド, イギリス
新しい
Doubleclick to zoom in
売り手に連絡
追加の写真や情報を依頼する
仕様
- 状態
- 新品
- 高さ
- 1208mm / 47.5 インチ ～ 2025mm / 80 インチ - ライトスタックあり
- 幅
- 1250mm / 49” ～ 1460mm / 57” - 回転あり
- 深さ
- 2020mm / 79.5” フラックスボトル付き2240mm / 88”
- ボードサイズ
- 457mm x 508mm / 18”x 20”
- エッジクリアランス
- 3mm以上/以下
- 高さのクリアランス
- 上/下 40mm 公称 70mm 最大。上側のみ
- 半田
- 最も一般的に使用されるはんだの種類 – 鉛フリーを含む
- はんだポット容量
- 標準20kg～大型バス30kg
- アプリケーター
- AP スタイル – 直径 2.5 ～ 16 mm。拡張 AP スタイル – 直径 2.5 ～ 20 mm。マイクロ ノズル – 直径 1.5 ～ 2.5 mm。ジェット チップ スタイル – 直径 6 ～ 40 mm。ジェット ウェーブ ノズル – 最大幅 25 mm。リクエストに応じて特別な専用ノズルもご用意できます。
- フラックス
- メンテナンスの手間がかからないドロップジェット システム。低固形分 (8% 未満)、クリーンなフラックスなし、加圧および不活性システム、オプションで水溶性システムも利用可能
- X、y、z 軸の解像度
- 0.1mm
- 再現性
- +/- 0.05mm
- 窒素の使用量
- 標準 AP はんだノズル、5 バールの圧力を備えたシングル バスを使用した場合、バスあたり最大 40 リットルのガス/分。デュプレックス ツイン バス構成を使用した場合、最大 80 リットルのガス/分。専用のマルチチューブ ノズル アセンブリを使用した場合の窒素使用量要件については、Pillarhouse を参照してください。
- 窒素純度
- 99.995%以上
- 電源
- 三相+中性+PE
- 電圧
- 230V 相間 - ニュートラル / 400V 相間
- 周波数
- 50/60Hz
- パワー
- 最大9kVA/相 – マシン構成に依存
- 輸送
- ハンドロード
- ツーリング
- 一体型の調整可能なボード ガイドには、フィンガー エクステンションとボード クランプが含まれています。
- プログラミング
- PillarCOMM Windows® ベースの「ポイント & クリック」インターフェイス
- カテゴリー
- はんだ付け 場所 イギリス
- サブカテゴリ―
- インデックスハンドロード
- リスティングID
- 101111415
説明

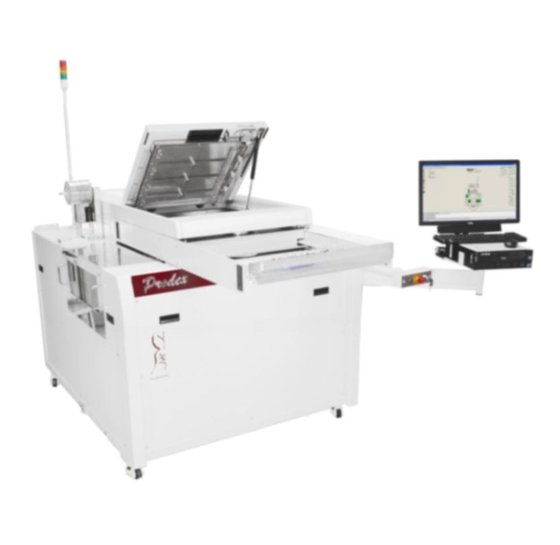

高いレベルの生産柔軟性を必要とする小ロット製造業者のニーズを満たすように設計されています。Jade Prodex は、定期的な手動切り替えプロセス中にはんだ槽が冷却および加熱される間に、高価なダウンタイムを発生させることなくはんだ合金を定期的に変更する機能を提供します。

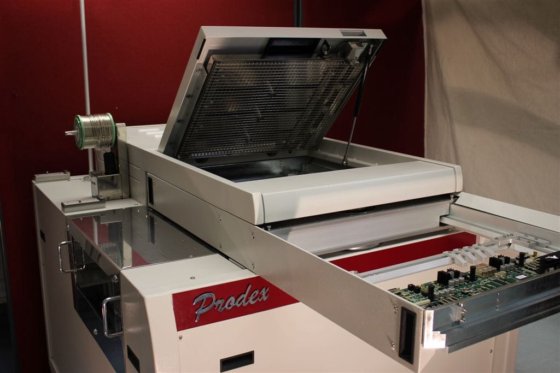

Jade Prodex は、クイックロード、ツイン PCB、ユニバーサル調整可能な回転テーブル搬送システムを組み込んだオフライン システムであり、製品処理中に同時にロード/アンロードできます。

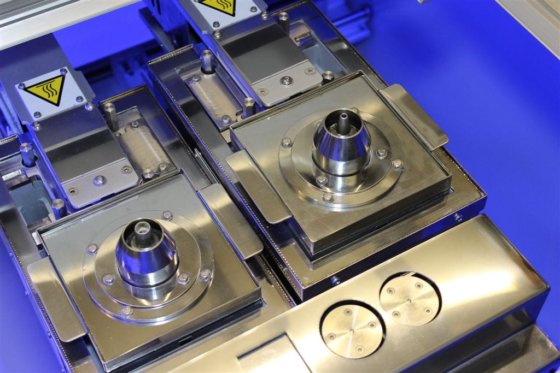

標準として、Jade Prodex は、当社のデュプレックス ツインはんだ槽配置で構成されています。隣接する独立した Z 軸ドライブでは、このセットアップにより、2 つの異なるノズル チップ サイズを使用できるため、生産柔軟性が向上します。これらのノズル チップ サイズは、PCB 上の特定の領域内でプロセス要件に応じて割り当てることができます。
Prodex シリーズは、PCB イメージ表示を備えた Windows® ベースの「ポイント アンド クリック」インターフェイスである PillarCOMM を介して PC によって制御されます。
