新品 ジェイドハンデックス 場所 チェルムスフォード, イングランド, イギリス
新しい
Doubleclick to zoom in
売り手に連絡
追加の写真や情報を依頼する
仕様
- 状態
- 新品
- 高さ
- 1627mm / 64インチ – ライトスタックを除く
- 幅
- 1900mm / 74“
- 深さ
- 2508mm / 90”
- ボードサイズ
- 最大 – 457mm x 508mm / 18”x 20”
- エッジクリアランス
- 3mm以上/以下
- 高さのクリアランス
- 公称95mm以上/45mm以下
- 半田
- 最も一般的に使用されるはんだの種類 – 鉛フリーを含む
- はんだポット容量
- 標準15kg～大型バス25kg
- アプリケーター
- AP スタイル – 直径 2.5 ～ 16 mm。拡張 AP スタイル – 直径 2.5 ～ 20 mm。マイクロ ノズル – 直径 1.5 ～ 2.5 mm。ジェット チップ スタイル – 直径 6 ～ 40 mm。ジェット ウェーブ ノズル – 最大幅 25 mm。リクエストに応じて特別な専用ノズルもご用意しています。
- フラックス
- メンテナンスの手間がかからないドロップジェット システム。低固形分 (8% 未満)、クリーン フラックス不要、加圧不活性システム、オプションで水溶性システムも利用可能。
- X、y、z 軸の解像度
- 0.15mm
- 再現性
- +/- 0.05mm。
- 窒素供給圧力
- 5バール/72psi
- 窒素の使用量
- 30～100リットル/分– はんだノズルの構成に依存
- 窒素純度
- 99.995%以上
- 給気圧力
- 5バール/72psi
- 空気の使用量
- 10リットル/分/0.35CFM
- 電源
- 単相+PE
- 電圧
- 230V
- 周波数
- 50/60Hz
- パワー
- 最大10.5 kVA – マシン構成に依存
- プログラミング
- PillarCOMMX Windows®ベースの「ポイント＆クリック」インターフェース
- カテゴリー
- はんだ付け 場所 イギリス
- サブカテゴリ―
- インデックスハンドロード
- リスティングID
- 101111420
説明

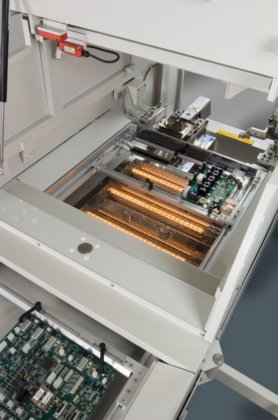

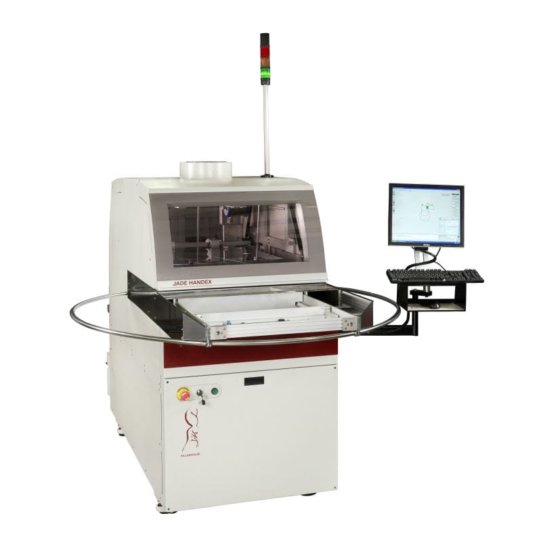

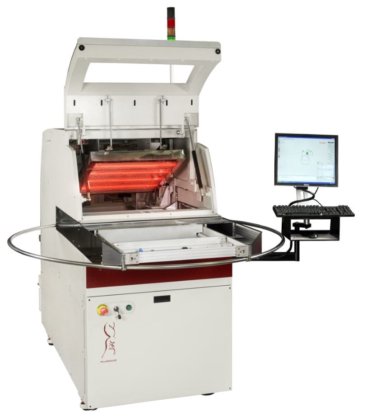

リーン製造のニーズを満たすように設計された Jade Handex は、最小限のコストで高速かつ柔軟なスループットを提供します。Jade Handex には、革新的なツイン PCB 回転テーブル搬送システムが装備されており、製品処理中に同時にロード/アンロードできます。
当社の新世代の特許取得済み Drop-Jet 設計フラクサーは、加圧フラックスチャンバーを迅速かつ効果的に洗浄します。これにより、Jade Handex のメンテナンス レベルを最小限に抑えながら、高固形分フラックスや水溶性フラックスの使用が可能になります。

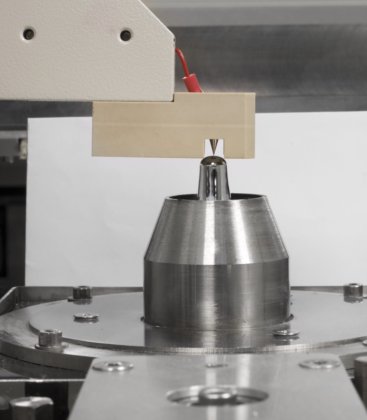

このシステムのエントリー レベルの哲学の一部として、PCB へのアクセスを制限せずに 3 軸で移動する、メンテナンスの少ない新設計のはんだ槽とポンプ機構が開発されました。はんだは、当社の AP-1 ノズル設計または特許取得済みのスパイラルはんだ槽復帰技術を組み込んだカスタムの特殊ノズルによって実証済みの技術を使用して塗布され、はんだボールの可能性が低減されます。
