新品 オリッサフュージョン 場所 チェルムスフォード, イングランド, イギリス
新しい
Doubleclick to zoom in
売り手に連絡
追加の写真や情報を依頼する
仕様
- 状態
- 新品
- 高さ
- 1390mm/55 インチ～2045mm/80 1/2 インチ - ライトスタックあり
- 幅
- 2193mm/86½「コンパクト
- 深さ
- 1520mm/60”
- ボードサイズ
- 381mm x 430mm/15 インチ x 17 インチ – ご要望に応じてより大きなサイズも利用可能
- エッジクリアランス
- 3mm以上/以下
- 高さのクリアランス
- 公称40mm以上/以下、最大70mm
- 半田
- 最も一般的に使用されるはんだの種類 – 鉛フリーを含む
- はんだポット容量
- 標準6～7kg – 大型バス30kg
- アプリケーター
- AP スタイル – 直径 2.5 – 16 mm
- フラックス
- メンテナンスの手間がかからないドロップジェット システム。低固形分 (8% 未満)、クリーンなフラックスなし、加圧および不活性システム、オプションで水溶性システムも利用可能
- X、y、z 軸の解像度
- 0.15mm
- 再現性
- +/- 0.05mm
- 窒素の使用量
- 1槽あたり40リットルガス/分（シングルバス使用時）
- 窒素純度
- 99.995%以上
- 給気圧力
- 5バール/72psi
- 電源
- 三相+中性+PE
- 電圧
- 230V 相間 - ニュートラル/400V 相間
- 周波数
- 50/60Hz
- パワー
- マシン構成に依存 – 最寄りのピラーハウス代理店にお問い合わせください
- 輸送
- 電動コンベア
- プログラミング
- Windows® based ‘Point & Click’ interface
- カテゴリー
- サポート機器（半導体） 場所 イギリス
- サブカテゴリ―
- 列をなして
- リスティングID
- 101111423
説明

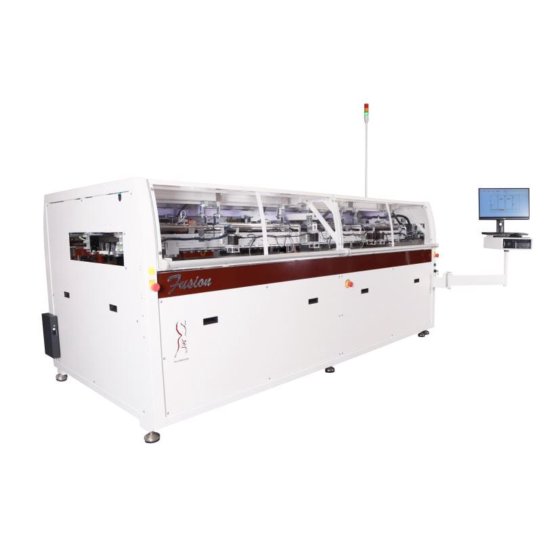

高速 PCB 転送を組み込んだ Orissa Fusion プラットフォームは、究極の柔軟性と、現在の市場製品と比較して低コストでライン長を短縮する機能を提供します。
Orissa Fusion には、2 つのフレーム サイズがあります。
標準の 3 ステーション セル Fusion 3 Compact (フラクサー、予熱、はんだ) は、最大 381mm x 430mm の PCB を処理できるように構成できます。自動フィデューシャル補正と PCB 反り補正を除外すると、より大きな PCB 処理サイズ 381mm x 460mm を利用できます。はんだ付け能力を高めるには、この同じユニットをフラクサー/予熱と 2 つのはんだモジュールとして構成できます。
標準の 4 ステーション セル Fusion 4 Standard (フラクサー、予熱、はんだ、はんだ) は、最大 381mm x 430mm の PCB を処理できるように構成できます。自動フィデューシャル補正と PCB 反り補正を除外すると、より大きな PCB 処理サイズ 381mm x 460mm を利用できます。
