新品 五軸CNC工具研削盤 MG300 高精度工具研削盤 場所 上海, 中国
新しい
Doubleclick to zoom in
売り手に連絡
追加の写真や情報を依頼する
仕様
- 状態
- 新品
- 起源の場所
- 中国
- 証明
- CE ISO
- ブランド
- HD
- タイプ
- MG300
- 製品名
- 5軸CNCツール研削盤
- 最小注文数量
- 1セット
- 価格
- 交渉可能
- パッケージの詳細
- 海上輸送のための木製パッケージ規格
- 受渡し時間
- 30日
- 供給の能力
- 1ヶ月あたりの50セット
- モデル
- ユニット; MG300; MG200; MG100
- X軸移動
- mm; 950; 800; 600
- Y軸の移動
- mm; 520; 400; 350
- Z軸移動
- mm; 250; 220; 200
- 軸aのストローク
- ; 連続360°; 連続360°; 連続360°
- C軸移動
- °; ±180°; ±180°; ±180°
- X/y/z軸の位置位置の精度
- mm; 0.005; 0.005; 0.005
- Xyz 軸の位置位置を繰り返す精度
- mm; 0.003; 0.003; 0.003
- A/c 軸の位置付け精度
- ; ±5Arc秒; ±5Arc秒; ±5Arc秒
- A/c 軸の位置位置を繰り返す精度
- ; ±2Arc秒; ±2Arc秒; ±2Arc秒
- スピンドルの名乗電量
- kw; 24kw; 18kw; 10kw
- スピンドル速度
- rpm; 0-6000; 0-6000; 0-6000
- 研ぎ輪の棒のモデル
- ; HSK50E; HSK50E; HSK50E
- 設置可能な磨き輪の数
- pcs; 6 から 8; 6 から 8; 6 から 8
- 研ぎ輪の最大直径
- mm; 150; 150; 150
- 作業部品のツールホルダーのトーパー
- ; BT2 医療機関; BT2 医療機関; BT2 医療機関
- 最大磨き長さ
- mm; 刃の長さ260, 合計長さ:300; 刃の長さ160, 合計長さ:200; 刃の長さ70, 合計長さ:100
- 作業部品のハンドルの最小直径
- mm; 3; 3; 3
- 作業部品の最大柄直径
- mm; 32; 20; 12
- 切断刃の最小直径
- mm; 1; 1; 0.5
- 作業部品の最大直径
- mm; 200; 150; 100
- 作業空気圧
- MPa; 0.6~08; 0.6~08; 0.6~08
- 冷却液流量
- L/分; 85; 85; 85
- 設備の総電源
- ; 35KW (三相 AC380V); 25KW (三相 AC380V); 20KW (三相 AC380V)
- 長さ * 幅 * 高さ
- mm; 2500*2500*2500; 2200*2500*2200; 2100*2200*2400
- 設備の総重量
- T; 6; 5; 4
- 1加工材料
- 高速鋼,カービッド,ステンレス鋼など
- 2"リバータイプ
- 直角リバー,角線直角リバー,螺旋リバー,角線螺旋リバー.
- 3ドリルの種類
- 直線ドリル,螺旋ドリル,直線ドリル,螺旋ドリル
- 4磨き刀
- フラットヘッドナイフ,コーナーフラットヘッドナイフ,丸鼻編み,タバーノースナイフ,ボールヘッドナイフ,コーナーボールヘッドナイフ
- ◆ 私たちの構造設計原則
- 容易な保守と設置,低コストの保守,生産に影響しない
- カテゴリー
- 研削盤 場所 中国
- サブカテゴリ―
- 5軸cnc工具研削盤
- リスティングID
- 106619016
説明
五軸CNC工具研削盤 MG300 高精度工具研削盤
5 軸のCNC ツール 磨き機
5軸CNC工具研削盤
高精度 CNC ツール 磨き機
連絡 ください
引金 を 求め て ください
関連製品
連絡 ください
製品説明
製品説明:

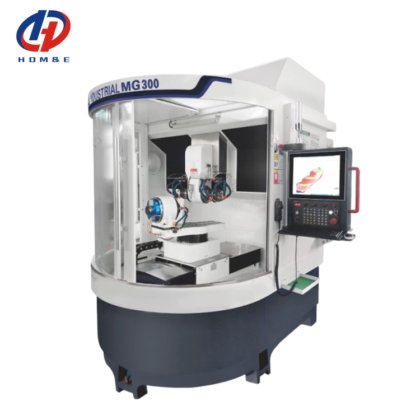

5軸のCNCツール磨き機 MG300 高精度ツール磨き機
MGシリーズの5軸式CNCツール研削機は,完全に研削ツールのために開発されたCNCツール生産機械ツールです.この機械ツールは5軸5連結機械ツールで,そのうちのX,YとZは線形サーボ軸ですAとCは回転軸である.
この機械は,標準的なフレーズカット機,非標準的なフレーズカット機,ドリルビット,リマーおよび他の切削ツール製造のためのプロのCNCツール生産機器です.消費量が少ない高速鉄鋼とカービッド磨削機の製造分野では,非常に優れています.
製品の特徴:
1高度な人間機械対話のCNCシステム,Gコードプログラミング,ツールソフトウェアを装備できます. システムは安全で安定し,電気磁気干渉に耐えます.CNC と PC の間のプログラム送信は,Ethernet インターフェースと USB3 を通して実現できます..0生産性を大幅に向上させるため,最短の処理準備時間と1クリックで起動します.
23Dシミュレーションソフトウェアを搭載し,ツール処理に必要なパラメータをダイアログボックスで表示します.パラメータ入力後,機械のシミュレーションでは,機械の3Dグラフィックと,機械の磨きステップが表示されます..(各研磨ステップを異なる色で区別する) ソフトウェアの衝突防止機能を使用して実際のプロセスで衝突現象を回避します.対応するソフトウェアモジュールを選択する試料を通して,作業部品の自動サイクル測定と,道具の磨き補償を実現し,道具を生産し,修理し,磨くことができます.
3重い設計,高性能,ゲンター型閉ざされた構造,良い硬さ,高強度,良好な安定性.
4原産輸入螺栓,ガイドレール,DDモーターのためのA,C軸 高精度ターンテーブル,DDモーターは,Rを保証するために,ギャップなしの回転を達成することができます 角度精度,強い感度,良い安定性ツール磨き精度と加工効率を向上させる.
