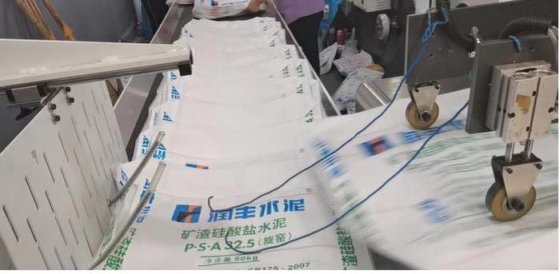

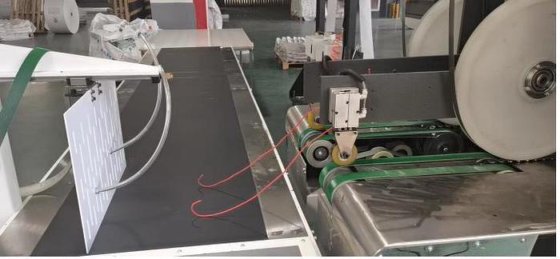

新品 2022 マスターバッグ エレファント 6000 場所 オランダ

速度 60-120pcs/分
袋幅 350～600mm
完成した袋の長さ 400-910mm
底幅 80-160mm
ボトムパッチ幅 80-160mm
完成した袋の図 開いたまたは弁が付いている底袋
基布 55～80g/m2
ラミネーション 15-30 g/m2
トップバルブ 切断長 80-200mm
トップバルブ生地幅170～340mm
ボトムパッチ カット長 200-560mm
ボトムパッチ生地幅75-175mm
電力 85KW
寸法 L10000*W8000*H2800mm
ガス源 0.7Mpa、120M3/h
水源 0.4Mpa,1M3/h

機械の主な構成要素
巻出ユニット
ダウンタイムを大幅に削減するダブルステーション巻き戻し
- 自動エッジガイドシステムとエアブレーキ
- ロールオートローディング
・エアエキスパンションシャフト穴あけ処理
・袋詰め時の通気性向上
- 両面ミシン目
- サーボモーター駆動の搬送システム
- センサーマーク追跡
- バルブパッチの接着を良くするための穴あけ装置
- クランプ装置による横方向の穴位置の調整
・打ち抜き力の調整は素材による
- センサー追跡または事前設定による切断長さ制御
- サーボモーターによる切断
- 循環切断刃により、連続運転が保証されます。メンテナンスが少なくなり、ダウンタイムが短縮されます。
- 長さ補正装置 連続搬送装置
- サーボ モーターによって駆動される輸送は正確な袋の移動を保証します
- 袋はグリッパーでしっかりキャッチ
・タイミングベルトに取り付けられたグリッパー グリッパーの間隔を調整可能
- ギャップの調整はバッグの長さによって異なります
- メインバッグは、磁気スチールベルトによって駆動されて搬送されます エンドオープン
- エンド オープンは吸盤で構成されています。スプレッダーとフォーク。幅が
差は大きい
- 真空吸盤
- 真空ポンプ
- バッグの幅に応じて吸盤を選択してください
- ハンドルによる吸引の調整
- スプレッダーはバッグの内側に挿入され、大きな端が開きます
- ハンドホイールによるスプレッダーの調整
- フォークで登録されたダイヤモンド コーナー
- 異なるシステムを登録する各ユニット
- 自動オイル潤滑
- エンドガイド 特別に設計されたエンドガイドユニット
- エンドガイドユニットを介してエンドが垂直から水平に前進します。
- 袋の長さを変更した場合、底の中央の調整を行う必要があります
- 下中心調整は、モーターによる自動駆動にする必要があります
バルブユニット
平らな生地から切り出されたバルブ パッチは、生地のチューブ セクションに適用され、熱溶接によって溶接されます。
空気。
- シングル巻き戻しステーション
- オートエッジガイドシステム
- サーボ駆動のバルブ搬送
- より良い溶接のための予熱ローラー
- オリジナル輸入熱風溶接装置
・動作中のバルブパッチ位置の調整が可能
- 特別に設計されたゲージでナイフの調整が簡単??
- 機械停止時の焼け袋を回避するための溶接移動システム

下折り
ファブリック チューブ セクションは、折り畳みストリップによって両側で閉じられます。その後、閉じた袋に適用されます
終了し、熱風によって溶接

・袋幅変更時はフォルダーの隙間調整が必要
- 生地の厚さが変わった場合は、フォルダーとプラットフォームの間のギャップの調整を行う必要があります
-ボトムパッチカバーユニット
ボトムパッチはフラットな生地からカットされています。閉じた袋の端に適用され、熱風で溶接されます。
- シングル巻き戻しステーション
- オートエッジガイドシステム
- サーボ駆動の下パッチ搬送
- より良い溶接のための予熱ローラー
- オリジナル輸入熱風溶接装置
・運用中のボトムパッチ位置調整が可能
- 特別に設計されたゲージでナイフを簡単に調整できます。
- マシン停止時の焼け袋を回避するための溶接移動システム 会計と配送
- 光電池制御会計
- 積み上げに便利なパットシステム

予熱処理
- より良い溶接のための切断シリンダーと予熱シリンダーの焼き戻し用 中央制御システム
・先進の検出制御・駆動方式を採用
- 直感的で快適な制御のための自明なプロセス画像
- 圧力センサー。高解像度の解像度と感度を備えた誘導センサーとフォトセンサーが収集します。
現場データを正確に
・PLCと分散設置型ホットプラグモジュールI/O方式を採用。モジュールを更新して増やすことができます。完璧な
自動サーボ駆動システムには回生チョークが装備されています。リニアフィルターとインバーターにより正確な位置を確保
通信と制御の非常に短い期間内のタスク
高解像度のタッチスクリーンは、制御および表示と統合されています。機能を実現できるもの
設定の。監視と診断。制御システムは、高効率で簡単かつ快適に操作できます
そしてより少ないエネルギー。

電磁弁 SMCジャパン
フォワーディングエアシリンダ FESTO ドイツ
近づくスイッチ - フォトセル オムロンジャパン
カラーコードセンサー パナソニックジャパン
産業用コンピュータ - サーボドライバ DELTA.台湾
アナログ・デジタル入出力モジュール DELTA TAIWAN
お問い合わせ - Middle Relay Schneider France
