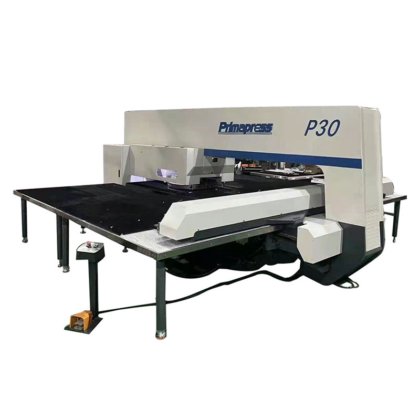

新品 CNCタレットパンチ 場所 南京市, 江蘇省, 中国
新しい
仕様
- 状態
- 新品
- 0. 公称力
- KN; 300
- 1. ワークサイズ
- mm; 1250×2000
- 2. 最大ワーク重量
- Kg; 156
- 3. 最大ワーク厚さ
- mm; 6.35
- 4. 最大パンチ径
- mm; Ф88.9
- 5. ステーション数
- ; 24
- 6. 作業精度
- mm; ±0.1
- 7. 最高打球速度
- HPM; 600
- 8. ワーク移動速度
- m/min; 106
- 9. 砲塔速度
- r/min; 30
- 10. フレーム構造
- クローズドタイプ
- 11.喉
- mm; 1275
- 12. 制御軸数
- 4軸（X、Y、T、C）
- 13. 最大ロータリーステーション打抜き径
- mm; Ф50.8
- 14. 再現性
- mm; 0.02
- 15. クランプ数
- ; 2
- 16. クランプタイプ
- 空気圧式
- 17. フレームの熱処理
- 焼戻し
- 18. 工具の種類
- ロングガイドスリーブタイプ（アマダ）
- 19. 砲塔構造
- 薄型ターレットのロングブッシング
- 20. 空気圧
- Mpa; 0.6
- 21.機械次元（l*w*h）
- mm; 4800*2700*2200
- 22. 機械重量
- kg; 17500
- 23. 1
- 制御システム; 1 セット; 中国 ADTECH
- 24. 2
- サーボユニットとモーター; 3セット; 中国ADTECH社
- 25. 3
- 機械式パンチングヘッド 1セット ドイツH＆L社製
- 26. 4
- ボールねじ; 2; THKジャパン
- 27. 5
- リニアガイドウェイ; 4; THKジャパン
- 28. 6
- ボールねじ用サポートベアリング; 8; 日本 NSK
- 29. 7
- 砲塔支持ベアリング; 4; フランスTIM
- 30. 8
- 空圧部品; 1セット; 日本製SMC
- 31. 9
- コネクタ; 1 セット; 韓国語 SANG-A
- 32. 10
- カップリング; 10 セット; ドイツ KTR
- 33. 11
- 主要電子素子; 1セット; 輸入品
- 34. 1
- 基礎鉄ブロック; 240×240; 6
- 35. 2
- アジャストボルト; M42×2; 6ペア
- 36. 3
- フットペダル; YDTF-11; 1
- 37. 1
- プラスドライバー1本
- 38. 2
- インライン・ドライバー
- 39. 3
- ソケット六角スパナ; 1.5-14; 1セット
- 40. 4
- オープンスパナ; 5.5-24; 1セット
- 41. 5
- 調整可能レンチ; 12″; 1
- 42. 1
- スチールボール/ブラシ 各100個
- 43. 2
- クランプの歯付きプレート; 1組
- 44. 1
- パッキングリスト; 1；
- 45. 2
- 品質証明書; 1；
- 46. 3
- 取扱説明書（機械式）; 1；
- 47. 4
- 取扱説明書(電気); 1；
- 48. 5
- 契約発効と同時にユーザーに引き渡す。
- 49. 6
- 電気系統図；1セット
- 50. 7
- システム文書；1セット
- 51. 8
- パラメータディスク; 1；
- 52.ステーションタイプ
- 寸法範囲、各タイプのステーション
- 53. a
- ф3 - ф12.7; 12
- 54. b
- ф12.7 - ф31.75; 8
- 55. c
- ф31.75 - ф50.8; 2
- 56. d
- 50.8 - 88.9; 2
- カテゴリー
- パンチプレス 場所 中国
- サブカテゴリ―
- プレス＆パンチ
- サブカテゴリ― 2
- Cncタレットパンチ
- リスティングID
- 83651142
説明
仕様
機械の特徴
1.高度で信頼性の高い機械駆動システムは、金属板の異なる厚さに対応するストロークを自動的に選択することができ、ルーバー、ブランキングなどの特殊なプロセスを実現するのに便利です。パンチは自動機械的な積み過ぎの保護装置が装備され、良質品のための一貫した押す力を保証します。
2.パンチはFANUC 0iP制御システムです。
3.回転工具ステーションはウォームホイール構造で、最大直径はФ50.8です。
4.二重タレットは長い挿入物構造で、パンチとダイの同軸性を確保し、工具とタレットに長寿命を与える。
5.輸入された空気および機械部品は機械の信頼性を保証します。
6.インポートされたボールねじは、長い旅行とリニアガイドウェイは、伝送精度を保証します。
7.ハードブラシとスチールボールとワークテーブルは、ノイズやマシンの衝撃を低減し、ワークの表面を保護します。
8.
