新品 ボタン張力試験機 場所 鄭州市, 河南省, 中国

ABQ ボタンテスターをテストする目的は、ボタン、ボタン、ファスナーが衣服に適切に固定されていることを確認し、ボタンやその他の衣服が衣服から外れて幼児が誤って着用する危険性が生じるのを防ぐという衣服メーカーの責任を定義することです。したがって、衣類のすべてのボタン、ボタン、および備品（小さな物体測定装置に完全に配置できる）は、ボタンテスターでテストする必要があります。

第三に、意味と役割:

1. この機器の試験方法は、ボタンと衣服の垂直方向の引っ張り強度を測定するために使用され、ボタンとボタンが引っ張られて衣服が外れるようなことはありません。

2. この方法は、ボタンの縫製仕様がボタンメーカーの定めた基準に従う必要があります。

3. この試験方法は、さまざまな着用環境の関係を確立し、さまざまなボタンやブランドを比較するために使用されます。

4. この規格には、危険な物質、作業、および機器が含まれる可能性があります。この規格には、使用中に発生する可能性のあるすべての安全上の問題がリストされているわけではありません。したがって、この規格のユーザーは、関連する安全衛生規則を確立し、使用前に適切な規則を決定する責任があります。

5. すべてのボタンをチェーンステッチで生地に縫い付ける必要があります。

6. 試験要件によれば、ボタンの最大サイズが 6mm を超える場合、または 6mm 以下の場合、ボタンはそれぞれ 90N および 50N に耐えることができます。

第 4 に、次のような手段が導入されました。

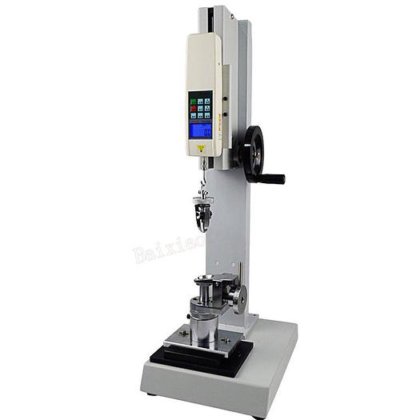

1、マシンのベース (以下を参照):

・機台が大きく安定性が良く、屋内でのテーブル試験に適しています。

· スクリュードライブ、プローブの正確な変位、サイドハンドル負荷、簡単で安定した操作。

・ベースの標準可動プラットフォームにより、左右、前後の動き、便利で正確なクランプを実現できます。

・テーブル（テーブル）上に機械を設置してフレームをより安定させることができます。

· 長い & 回;ワイド&タイム;高さ：260mm×360mm×700mm。

・ストローク：180mm。

・定格荷重：500N。

1、計器のプッシュプル力計：ポインタプッシュプル力計NK-300の標準構成

（デジタル表示プッシュプルゲージ HF-300も別価格で設定可能です）

(1) ポインターフォースゲージ

A、型番：NK-300。

B. 最大荷重: 300N (30Kg)。

C、プッシュプルロッドストローク：10mm。

D、使用温度: 20 °C 以上。 10℃。

E、輸送温度: -27 °C ~ +70 °C。

F、相対湿度: 15% ～ 80% RH。

G. 作業環境: 周囲に震源や腐食性媒体がないこと。

(2) デジタル押し引き力試験機

H、モデル: HF-300。

I.最大荷重：300N（Kg、N、ibは自動変換可能）。

J、解像度: 0.01N。

K、精度: ± 0.5%。

L、出力インターフェース: RS 232 9 穴ソケット。

M、電源: 充電電源: 220V/AC;バッテリー連続使用時間：6～8時間。

N、安定性: 温度ドリフト: 0.2uV/°C (0~60°C)。ゼロドリフト: ≤ 0.1%/8 時間/FS。

O、校正範囲: フルスケール校正。

P、周囲温度: 0 ～ +60 °C。

Q. 環境湿度: ≤ 80%。

R. 過負荷を許可します: 150%。

S. 電源モード: No. 5 シアン化ニッケル バッテリー パック/220V AC で 4 ～ 6 時間充電します。

2、器具の固定具:

A、・型番：AJJ-013。

&ミッドドット;適用範囲：主にボタンやおもちゃなどの引っ張り試験に適用されます。

・最大荷重：500N。

B、・型番：AJJ-014。

&ミッドドット;適用範囲：主にボタンやおもちゃなどの引っ張り試験に適用されます。

・最大荷重：500N。

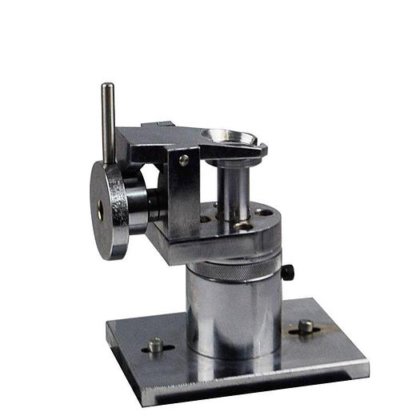

3、器具のベース固定具:

・型番：AJJ-015。

&ミッドドット;適用範囲：主にボタンやおもちゃなどの引っ張り試験に適用されます。

・最大荷重：500N。

第五に、機器の設置方法:

1、ベースの取り付け方法:

機器をより安定させるために、機器をテーブルに設置することができます。設置するときは、テストで正確な値が得られるように、作業面が水平であることを確認してください。詳細については、(長×幅: 300mm×200mm) を参照してください。インストール。

2、プッシュプルメーターの取り付け方法：

A. M4 レンチを使用して、ダイナモメータ取り付けプレート上の 4 本の M 4× 15 内部六角頭ネジを緩め、ダイナモメータ取り付けプレートを取り外します。

B. HF シリーズ (デジタル プッシュプル ゲージ) のプッシュプル タイミングを取り付け、M4 アレン キーを使用して、アクセサリー ポケット内の 4 本の M4×10 内部六角ネジをダイナモメータ取り付けプレート 90× の穴に挿入します。 40. 4 つの M4 ダイナモメーターのネジ穴にねじ込み、ダイナモメーターをダイナモメーター取り付けプレートに取り付けます。または、プラスドライバーを使用して、4 本の M3×10 十字穴付きナベネジを力測定器に挿入します。メーターの内側で、ダイナモメーターをダイナモメーター取り付けプレートに取り付けます。取り付けプレート 145×30 の穴は、4 本の M3 のネジ穴にねじ込まれます。ダイナモメーター;

C. NKシリーズ（指針プッシュプルゲージ）のプッシュプルタイミングを取り付けます。プッシュプルゲージ裏蓋のM×10ネジ4本をプラスドライバーで外します。付属品ポケットに M3×14 十字 4 本を入れます。マイナスネジをダイナモメータ取付板の 145×30 の取付穴に通し、ダイナモメータの裏蓋にある 4 つの M3 タップ穴（ダイナモメータのネジ穴）にねじ込みます。 M3×10 ネジを取り外します)。

D. プッシュプル メーターを取り付けた後、M4 六角レンチを使用してダイナモメーター取り付けプレートをラックに再度取り付けます。

3、器具の取り付け方法:

上部治具アタッチメントには、押圧力計のテストポールに取り付ける雌ネジフックが付いています。

4、ベース器具の取り付け方法：

付属品のM6ネジ2本とM6六角レンチを使用して、ベース固定具をベースにしっかりと接続してください。

6 番目に、一般的なテスト操作プロセス:

1. ボタン留め具を備えた布地をベースクランプ (凹面圧力ブロックの下) に置き、ボタンを上に向けたままにし、プッシュロッドハンドルを押して布地を固定します (布地が押し込まれていることを確認します)。

2. クランプを反時計回りに回転させて、カチッと開きます。

3、HF シリーズ (デジタル明示的プッシュプル力計) のプッシュプル時間の場合は、LCD ディスプレイがゼロを表示するまで電源をオンにします。

4. NKシリーズ（ポイント式押し引き力計）の押し引きタイミングを取り付けます。スイッチボタンを押すと、指がゼロの位置に戻ります。

5. 機体のハンドルを振って、ハンドルを固定具の上で下に動かし、ボタンをキャッチできるようにします。

6. 胴体のハンドルを振って胴体を上に動かします。

VII.日常のメンテナンスとメンテナンス：

1、過負荷をかけないでください。この機器の定格荷重は300Nです。

2、日常のメンテナンス作業に注意し、機器のさまざまな部分を清潔に保ちます。

3. 運転中に装置の動作が不安定な場合は、機械テーブルの両側にあるベアリングシートの注油穴に少量の潤滑油を追加してください。機械に問題がある場合は、メーカーまたは販売店にご連絡ください。速やかに販売店にご相談ください（許可なく分解・修理をしないでください）。
