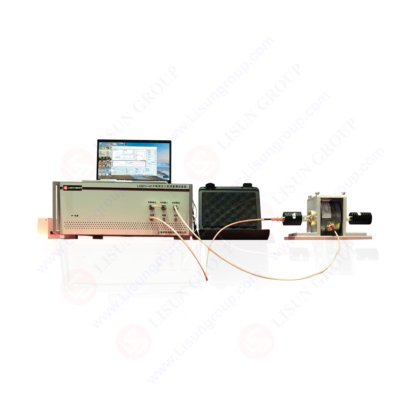

新品 LSBCI-40 バルク電流注入試験システム 場所 上海, 中国
新しい
Doubleclick to zoom in
売り手に連絡
追加の写真や情報を依頼する
仕様
説明
当学校区の LSBCI-40 バルク電流注入（BCI）試験システムは、 LISUN 特に自動車エレクトロニクス、鉄道輸送、産業用制御分野向けに設計されています。この機能は、複雑な電磁環境下における電子機器が受ける無線周波数（RF）干渉をシミュレートします。指定されたRF電流を被試験デバイス（DUT）のケーブルバンドルに注入することで、RF干渉下におけるデバイスの動作安定性を評価し、電磁両立性の問題によって引き起こされる機能異常（信号歪みや制御障害など）を事前に特定します。これにより、国際的なEMC認証取得に必要な製品試験をサポートします。
規格：
規格番号
規格名
ISO 11452-4：2020
道路車両 - 狭帯域放射電磁エネルギーによる電気的妨害に対する部品試験方法 - パート4：バルク電流注入（BCI）
SAE J1113/4-2020
SAE規格 - コンポーネントおよびサブシステムの電磁両立性測定手順および限界 - パート4：バルク電流注入（BCI）
GB / T 33014.4-2016
今後の辦辆電磁気・電子部品の狭帯辐射電磁エネルギーの耐耐性試験方法 第４部：大電流注入
システム構成と技術的パラメータ:
1. テストホスト
テスト電流
オープンループテスト（置換テスト）≤300mA;
閉ループテスト≤200mA（全自動校正、全自動テスト、テスト中の出力電力監視）
出力インピーダンス
50Ω
電圧定在波比
≤1.2
中国語と英語のソフトウェア
Win7、Win8、Win10、Win11をサポート
2. 信号源（内蔵）
周波数
9kHz～3GHz
出力レベル
-60〜10dBm
変調されていない信号
連続波
変調モード
振幅変調周波数：0.1Hz~500kHz；変調深度：0~100%
パルス変調周波数：0.1Hz~20kHz；デューティサイクル：1~100%
3. パワーアンプ（内蔵）
出力周波数
100kHz～400MHz（1GHzまで拡張可能）
最大出力
125W（リニアパワー）
高調波
＜15dBc
4. パワーメーター（内蔵）
入力周波数
9kHz～3GHz
入力パワー
-40dBm〜+ 30dBm
5. 方向性結合器（内蔵）
結合度40dB
6. LS-120-6A電流注入プローブ：
低速パルスISO 7637-3試験用
7.
