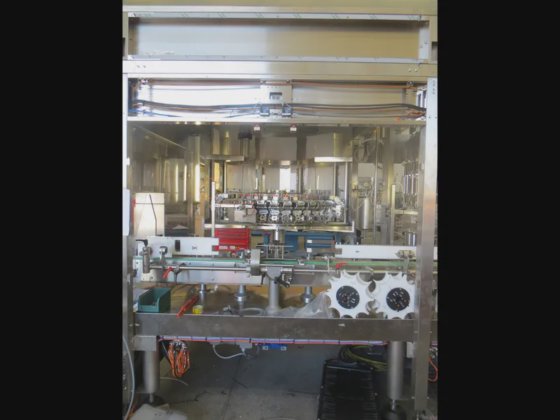

中古 新しい充填モノブロック Bertolaso 30/30/4 ペット/ガラス用充填モノブロック 場所 フマーネ, ヴェネト, イタリア

業界のベンチマーク名であるBertolasoによって製造されたこのモノブロックは、その性能とビルドの品質で際立っています。モデルの仕様である30/30/4と製造年である2021年は、ボトリングソリューションにおける現在の関連性に関する重要な情報を提供します。
スピードと容量：
6500 BPHの速度を持つこの充填モノブロックBertolasoは、PET容器とガラス容器の両方に対応し、充填プロセスの正確性と一貫性を保証します。
リンサー
リンサーには30個のグリッパーが装備され、1回の処理で済みます。
充填機：
30個のバルブと高真空充填システムにより、正確で均一な容器充填を保証します。可動ノズルは、充填モノブロックBertolasoの様々なオペレーションニーズに適応する能力を際立たせます。
キャッパー
4つのヘッドを持つ充填モノブロックBertolasoのキャッパーは、アルミスクリュー、プレスオンプラスチックを問わず、様々な種類のキャップに対応します。様々なサイズのキャップに対応する能力は、モノブロックにさらなる柔軟性を与えます。
その他の特徴
操作の安全性は、さまざまな統合機能によって確保されています。時計回りの回転方向と電気データ（V：380、Hz：50）は、技術的な細部へのこだわりを強調しています。充填モノブロックBertolasoには、オペレーターやメンテナンス技術者にとって不可欠なマニュアルが付属しています。
結論として、充填モノブロックBertolaso 30/30/4モノブロックは、効率性、安全性、多用途性を兼ね備え、業界の専門家の基準点となっています。その技術仕様が物語っているのは、ボトリング分野で技術的に先進的なソリューションを選択することの重要性です。
製品
シロップ
ボトル
700ml アレキサンダーグラス - Ø 70,1/72,1 x 291 H mm - AZ-01.019.01-03図面
700 ml Flakon PET - Ø 68,5 x 272,5 H mm - 図面 1304-01-002
1000ml フラコン・PET - Ø 76 x 298,5 H mm - 3041-01-006図面
1000ml PET - Ø 74 x 277,4 H mm - 図面 1709-01-003
700ml ガラス ウォッカ - Ø 74,6/57,2 x 304,5 H mm - 図面 2807-02W1C
700ml ウォッカ STD - Ø 74,6/57,6 x 304,6 H mm - 図面 2597S087
最小ネック内径
:18,5±0,5 mm (フィリングバルブ Ø 16 mm)
キャップ
a) 防滑性アルミニウム製スクリューキャップ - Ø 28 x H 18 mm（ボトル n. 5)
b) 防滑性アルミニウム製スクリューキャップ - Ø 28 x H 35 mm、ボトルn.）
c) 防滑性アルミニウム製スクリューキャップ- Ø 31,5 x H 18 mm、n. 1)ボトル用
d) プレスオン・プラスチックキャップ - Ø 30 x H 20 mm、n. 2)、3)、4)ボトル用
e) ねじ込み式プラスチックキャップ - Ø 30 x H 15 mm
本製品ではお取り扱いできません。
f) ピルファー防止アルミニウム製スクリューキャップ（円筒形注ぎ口付き）- Ø 31,5 x H 24 mm、n. 1のボトル用
g) 円錐形注ぎ口付き防刃アルミニウム製スクリューキャップ - Ø 31,5 x H 24 mm、n. 1のボトル用
充填モノブロックBertolasoの最高速度
6500bph
自動ユニブロック
洗浄、充填、キャッピング用充填モノブロック Bertolaso モデル
30/30/4
基本構成
:
a)
リンサー
IDRA 30/1050
固定ノズル30個付き
b)
充填機モデル
オリムピア 30/1050
シロップ充填システム用充填バルブ30個付き
c)
キャッパー
シグマ/カッパ
1サイズの防虫アルミスクリューキャップ用4ヘッド付き
a) 自動洗浄機 IDRA 30/1050
.
機能的特徴
コンベヤーで機械に到着したボトルは、インフィードスクリューにより機械のピッチに間隔をあけられ、インレットスターホイールにより、カローセルで支持されたグリッパーの前に置かれます。
ボトルは首の部分でピックされ、食品用素材の2つのパッドでロックされます。
高速でも完璧なセンタリングを確保するため、ボトルはスターホイールポケットに入ったまま、グリッパーパッドによって首部でピックされます。
その後、ヘリカルガイドがグリッパーを回転させ、ボトルの口がスプレーノズルの上にくるように逆さまにする。
この段階で、ボトル内のスプレーが作動する。すすぎ処理は、ボトルが存在するときにのみ行われるため、欠落したボトルの隣のボトルの外側が濡れるのを防ぐことができる。
すすぎ処理が完了すると、ボトルは逆さまにされたまま、残留液体を最低量まで確実に減少させるのに十分な滴下時間だけ放置される。
噴霧と滴下が終わると、ボトルはヘリカルガイドによって再び垂直位置に回転され、スターホイールによって機械の出口に向かって搬送される。
構成的特徴
グリップヘッドはAISI 316ステンレス製、パッドは食品用素材
AISI316ステンレス製スプレーバルブとノズル
すすぎ液減圧装置により、正味圧力を使用圧力と同じ値に下げ、一定に保ちます。
すすぎ液の圧力が不足した場合、安全圧力計が機械を停止させます。
停止した機械と連動するすすぎ液の流れの閉止弁；その結果、停止した機械の回路内には圧力下の液体はない。
電動式作業高さ調節
技術仕様
グリッパー数 30
機械の基本構成
ボウル
AISI304ステンレス鋼製。ボウルの表面はすべて工作機械で加工され、製品に接触する面は特別な注意を払って研磨されています。ボウル底の内部底面は、洗浄サイクルやボウル空け時に液体が完全に排出されるよう、適切な傾斜が付けられている。
蓋は、製品に接触しない外側のロックネジでボウルに機械的にロックされる。上記のすべてが、最高級のボウル衛生を可能にします。
充填バルブ
全体が
AISI 316
ステンレススチール製で、液体の流れを制御できるように各部分が正確に加工されています。
ボトル内の充填レベルはクイックアジャストで変更可能。
各パーツは工作機械で加工され、表面は性能精度と衛生面を両立させるために入念に仕上げられている。
真空システム
真空の価値を調整する遠心分離機真空ポンプ、真空計および弁から成っているボールの真空システム
電動式ボウル高さ調節
機械の制御盤にある押しボタンで調整。
ボウル内の液面制御
底部からの液体供給
液面制御プローブによって作動する空気圧バルブによって制御されます。
製品はAISI 304ステンレス鋼のチューブを通って流れ、底部からボウル内に搬送されます。
ボトル持ち上げシリンダー
はAISI 304ステンレス鋼製である。
c) 自動キャッパー SIGMA/KAPPA 型、ヘッド 4 個付き。
ピルファー防止アルミ製スクリューキャップ用ポケットディストリビューターと、供給シュートと分配スロート内のキャップの有無を検知するフォトセルが装備されています。タレットの電動高さ調節
Uniblocには、さらに以下が装備されています。
マシンサポートフレーム
で完全に覆われています。このフレームは、機械が動くための機械ギアを取り囲んでいます。
電気駆動モーター
電子周波数コンバーター（インバーター）によって制御されます。
手動潤滑
グリースニップルと噴霧油によるもの。静止部品のグリースニップルは、アクセスしやすいように一箇所にまとめられている。
電気制御盤
ステンレス製で、機械の片側にあります。コントロールボックスの周囲には
機械管理用PLC
デジタル表示付き多機能押しボタンパネル
生産速度
技術パラメーターと運転パラメーター
診断およびアラーム
機械管理メニュー
アナログ圧力計
安全ガード
透明パネルとステンレスフレームで作られた安全ガードは、機械全体の目視点検を可能にします。
各ドアには、ドアが開くと自動的に機械が停止する安全マイクロスイッチが装備されています。
CE労働安全衛生規則に適合しています。
円筒ボトルの1つのサイズに適合する交換部品のセット
構成
インフィードスクリューによるボトル搬送システム
ボトリングラインに設置可能なクイックリリース設計のスターホイールとガイド
-
UniblocはPETボトルの処理に適しています。
リンサー、フィラー、スクリューキャッパーに搭載
T
機械入口に2つ、機械出口に2つの光電池を設置。
ボトルの蓄積を監視し、ボトルの流れに応じて機械の速度を自動的に変更します。
1 空気圧装置
入口でボトルの流れを止める
遠隔補助装置
温度計はボウル
温度計が取り付けられています。
インフィードスクリュー
ボトル1)と2)用
ボトル 3) と 4) 用
ボトル5)および6)用
調整可能なスターホイール（ベルトラソ特許）
直径40mm（55～95mm）の円筒形ボトルを扱うことができる。スターホイールのポケット幅の調節は、手動で行います。
作業者は、ボトルサイズを変更する際、中央ガイドの交換可能なプロファイルを交換するだけです。中央ガイドはステンレス製で固定されており、各ボトルサイズに対応する交換可能なプロファイルを受け入れるよう配置されており、クイックカップリングとリリースシステムが装備されています。
スターホイール
と
上下独立調整ポケット
C
調整可能なプロファイルを備えた中央ガイド
異なるボトルサイズ用に調整可能なスターホイールに連結可能
セット
プロファイル
ボトル1)および2)用の調整可能なスターホイールに連結する。
ボトル3)および4)用の調整可能なスターホイールに連結する。
ボトル5)および6)用の調整可能なスターホイールに連結する。
安全圧力計
洗浄液の圧力が不十分な場合に機械を停止させる。
グリップパッドセット
ボトルネックの仕上げや形状が基本形式と異なる場合に対応するため (
サンプル検査後に確認
)
水と侵食性のある液体に対応した機械の配置。
構成：
Aisi316ステンレス鋼板で覆われたフレーム
すべての部品はステンレス鋼Aisi 316の溶液と接触している。
特殊素材のパイプとガスケット
電気排気装置と機械の上部カバー
供給品にはリンス液ユニットは含まれません。
- リンサー Idra 30/1050、固定ノズル付き、以下の処理に適しています。
2液処理
フィラー用アクセサリーとオプション
1
電空式充填機。
充填フェーズは、電空操作で一連のバルブとシリンダーを制御するPLCで制御されます。このシステムは、速度の変動に関係なく、設定の正確性を保証します。充填設定はPLCによって制御され、機械内部に設置されたワイドカラータッチスクリーンのオペレーターパネルで変更することができます。PLCと充填ボウルに設置されたバルブ間のデータ転送は、非腐食性のメッキスリップリングを備えた電気メンテナンスフリーのマニホールドを介してフィールドバスで行われます。
電空バージョンでは、低真空でのガラス瓶の充填と重力によるPETボトルの充填が可能です。
1セット
充填バルブのセンタリングコーン
.フィリングチューブがボトルネックに入る前に、フィリングバルブ下のボトルを完全にセンタリングすることができます。
1 セット
プラスチック製リダクション
基本形式とは異なるボトルネックの仕上げや形状に合わせたセンタリングコーンの追加セット
充填レベル調整用集中操作システム
.このシステムは、ボトルネックを貫通する充填チューブの長さを変更し、最大80 mmの調整範囲で充填レベルを変更することができます。このシステムにより、ボトル交換が迅速に行え、オペレーターと充填バルブの物理的な接触を防ぐことができます。
全フィリングバルブ同時開閉の自動システム
コントロールキャビネットのプッシュボタンを押すと、オペレーターは充填モノブロックBertolasoの充填バルブを同時に開閉します。
このシステムにより、ボウルの空、洗浄、消毒の段階で迅速かつ簡単に介入でき、充填モノブロックBertolasoのフィリングバルブとオペレーターの物理的な接触を防ぐことができます。
シロップ充填システムのC.I.P.洗浄・衛生システム（定置洗浄）に接続するための機械の配置。
充填モノブロックBertolasoは、すべての充填バルブに除菌製品を供給するためのマニホールドを備えています。
供給装置には、除菌剤を再循環させるための1セットの防水ダミーボトルが含まれています。
除菌製品の準備、加熱、供給装置との接続は含まれない。
自動排出式ダミーボトル
各ダミーボトルは、充填モノブロックBertolasoの各ダミーボトルの底に設置されたバルブを開くための手動オペレーターの介入を必要とせずに自動的に空になります。
スプレーボールによるボウル内部洗浄回路
濃厚な液体や糖分の多い液体が残っている場合、これを強力に除去するために設計されています。除菌液を供給するためのタンクとポンプは供給品には含まれておらず、シロップ充填システムの決定後に確認される。
1 システム
充填バルブの外部洗浄
ノズル、バルブ、充填用モノブロックBertolaso用タンクを含む。
1 真空ポンプの保護（ガラス瓶充填時）。
パイレックスタンク
このシロップ充填システムには、洗浄スプレーボール、レベルプローブ、自動排出装置が完備されています。
P
ローブ
ボウル内の製品レベルを制御するためのローブ
そしてプロダクト供給ポンプのインバーターが付いている調査の関係の素因。プローブは4-20mAの信号をインバーターに送ります（インバーターとポンプの電源は含まれていません）。
フォトセル付き装置
供給シュートと分配スロート内のキャップの有無を検出します。
キャップ分配＋供給シュート用アクセサリー
充填モノブロックBertolaso用アルミ製スクリューキャップ（キャップa）。
供給シュート
アルミ製スクリューキャップ（キャップb）用
キャッパーへの
ピルファープルーフアルミスクリューキャップ（キャップc）とプレスオンプラスチックキャップ（キャップd）の分配のためのセカンドディストリビューター
にも適用される。つまり、充填モノブロックBertolasoisのキャッパーは、アルミ製スクリューキャップ用の分配器とプラスチックキャップ用の分配器を備えている。
階段とウォークアウェイ
の交換とメンテナンスを行うための階段と通路があります。
ピルファー防止アルミ製スクリューキャップ、注ぎ口付き - Ø 31,5 x H 24 (キャップfとキャップg)
ピック＆プレースシステム
充填モノブロックBertolaso上のプレスオンプラスチックキャップ（キャップd）の分配用：
キャッピング
クイックリリースヘッド
ヘッド
アルミ製スクリューキャップ（キャップa）用
アルミ製スクリューキャップ（キャップc）用
ジョー付きヘッド
プレスオン・プラスチックキャップ（キャップd）用
アルミスクリューキャップ（キャップf、キャップg）用
*
*ご注意：最終的な閉栓テスト時に限り、販売者はキャップf)とキャップg)の両方に同じヘッドセットを確認することができます。
ボトル・バイパス・レール
メカニック・ベルト・エレベーター EMN型
ステンレス製ホッパーと点検口、電動可変速駆動ギアモーター／ギアボックス、プラスチック製キャップ昇降ベルト、ステンレス製電気制御ボックス、ステンレス製シートで覆われたキャップ搬送用モジュラーアーム、方向転換機能、ホッパー内のキャップ残量検知用フォトセル付き。
充填モノブロックBertolasoの高さ：3500 mm
水平延長 L = 5000 mm
メカニカルベルトエレベーターとキャップディストリビューターとの接続用、ベルト逆方向およびキャップレベル信号付きキャップ排出システム完備
フィリングモノブロックBertolasoの技術的詳細
取扱説明書
英語とハンガリー語の取扱説明書。
英語とハンガリー語の取扱説明書は
インターネット経由
