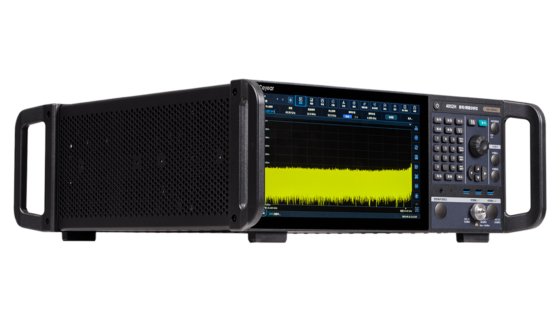

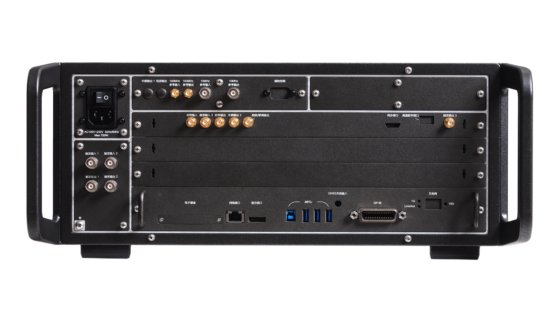

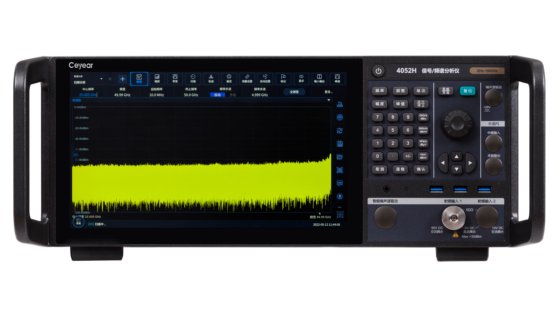

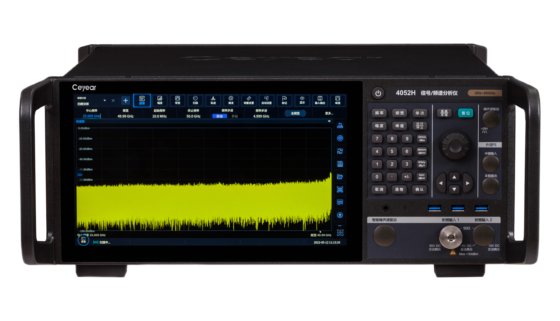

新品 セイヤ4052シリーズ 場所 上海, 中国
新しい
Doubleclick to zoom in
売り手に連絡
追加の写真や情報を依頼する
仕様
- 状態
- 新品
- 在庫番号
- Frequency accuracy: ± (to last calibration date × aging rate + temperature stability + calibration accuracy) Aging rate: ± 5 × 10-10/day Temperature stability: ± 5´10-8 Calibration accuracy: ± 4´10-8
- 周波数範囲
- 範囲：0Hz（零帯域幅）、10Hz～このモデル最高周波数範囲 正確度：±（0.1%×帯域幅＋帯域幅/（走査点数-1））
- 10mhz高精度周波数リファレンス
- 周波数精度：±（最終校正日×経年変化率＋温度安定度＋校正精度） 経年変化率：±5×10-10/日 温度安定度：±5´10-8 校正精度：±4´10-8
- 周波数読み出し精度
- ±（周波数読取値×周波数基準の正確さ＋0.1%周波数帯域幅＋5%分解能帯域幅＋2Hz＋0.5水平分解能×） *：水平分解能=帯域幅/（走査点数-1）
- 周波数カウント精度
- ±（周波数読み取り値×周波数基準精度＋0.1Hz）
- スキャン時間範囲
- 帯域幅≧10Hz：1ms～16000s 帯域幅＝0Hz：1us～16000s
- 解像度帯域幅
- レンジ：0.1Hz～20MHz（1、2、3、5ステップ） 変換の不確かさ：±0.10dB 1Hz～3MHz（1、2、3、5ステップ） ±0.30dB 5MHz～20MHz（1、2、3、5ステップ）
- 帯域幅の分析
- 標準：10MHz オプションH38-40：40MHz オプションH38-200：200MHz オプションH38-400：400MHz オプションH38-600：600MHz オプションH38-1200：1.2GHz
- ビデオ帯域幅
- 1Hz～20MHz（1、2、3、5ステップ）
- トリガメソッド
- フリー、電源、ビデオ、外部トリガー1/2、バーストRF、タイマー
- 検出モード
- ノーマル、ポジティブピーク、ネガティブピーク、サンプリング、ビデオアベレージ、パワーアベレージ、電圧アベレージ
- 位相雑音（キャリア1ghz、20℃～30）
- 周波数バイアスインジケーター 100Hz -95dBc/Hz 1kHz -112dBc/Hz 10kHz -122dBc/Hz 100kHz -122dBc/Hz 1MHz -135dBc/Hz
- 残留fm
- ≤ 0.25 Hz x N (10 Hzの解像度帯域幅、10 Hzのビデオ帯域幅、定格は20 ms、具体的なN値はバンディングのハーモニック数を参照)
- 平均ノイズレベル表示（入力にマッチドロード、サンプリングまたは平均化検出器、平均化タイプ対数、0db入力減衰、rfゲイン感度優先、1hz rbwに正規化、20℃～30）
- 4052A/B プリアンプオフ周波数範囲インジケータ 10MHz～1GHz -151dBm 1GHz～2GHz -149dBm 2GHz～3GHz -147dBm 3GHz～4GHz -144dBm 4GHz～6GHz -147dBm 6GHz～8GHz -145dBm 4052A/B プリアンプオフ周波数範囲インジケータ10MHz～50MHz -156dBm 50MHz～4GHz -161dBm 4GHz～6GHz -161dBm 6GHz～8GHz -157dBm
- 周波数応答および絶対振幅精度（10db減衰、20℃～30）
- 周波数帯域 プリアンプ切替表示器 10MHz～4GHz ±0.30dB 4GHz～8GHz ±0.50dB 8GHz～18GHz ±1.50dB 18GHz～26.5GHz ±2.00dB 26.5GHz～45GHz ±2.50dB 45GHz～50GHz ±3.00dB 周波数帯域 プリアンプ切替表示器10MHz～4GHz ±1.00dB 4GHz～8GHz ±1.50dB 8GHz～18GHz ±2.50dB 18GHz～45GHz ±3.00dB 45GHz～50GHz ±3.50dB
- 1db利得圧縮（2音テスト、分解能帯域幅5khz、周波数間隔3mhz、20℃～30）
- 周波数レンジインジケーター 10MHz~100MHz 0dBm 100MHz~1GHz 0dBm 1GHz~8GHz +5dBm 8GHz~50GHz +5dBm
- 3次相互変調歪み（toi）（ミキサーに-10dbmの信号を2本、周波数間隔50khz、20℃～30℃でテスト）
- 周波数レンジインジケーター 10MHz~200MHz +12dBm 200MHz~4GHz +17dBm 4GHz~8GHz +16dBm 8GHz~50GHz +18dBm
- 残留レスポンス（0db減衰、入力にマッチド・ロード使用時）
- -90dBm 200kHz～8GHz
- Iqデータ
- メモリ深度（IQ長）：解析帯域幅≦40MHz：500M IQサンプル、IQバイト長：32ビットI、32ビットQ。解析帯域幅＞40MHz：1000M IQサンプル、IQバイト長：16ビットI、16ビットQ。
- 寸法
- 幅(mm)×高さ(mm)×奥行(mm)：(426±4)mm×(177±4)mm×(450±4)mm（ハンドル、脚、パッド付き脚、サイドストラップを除く）
- 最大重量
- 約23kg（重量はオプション構成により異なる）
- 電源
- AC 110～240V：50～60Hz
- 電力浪費
- 最大消費電力：300W（標準）、450W（ブロードバンドまたはH38/H41などのリアルタイム・オプションで構成）。
- 温度範囲
- 動作温度： 0°C ～ +50°C 保存温度： -40°C ～ +70°C
- カテゴリー
- シグナルアナライザ 場所 中国
- サブカテゴリ―
- スペクトラムアナライザー シグナルアナライザー
- リスティングID
- 92481466
説明
技術仕様
主な用途
包括的な電子システム性能評価
CEYEAR 4052は、汎用性の高いシグナル・スペクトラム・アナライザとして、レーダーや通信などの電子システムの包括的な性能評価に幅広く活用でき、複雑なブロードバンド信号のテストにおいて、高感度、広ダイナミックレンジ、高精度のソリューションを提供します。
モバイル通信機器テストアプリケーション
CEYEAR 4052は、5G NR、LTE、NB-IoT、WCDMA、GSM、WLANなど、幅広い無線通信信号解析機能を備え、モバイル通信基地局や端末機器の開発・製造をサポートします。
送信機および受信機のテストと診断
CEYEAR 4052は、スペクトラム解析、ワンボタン電力測定スイート、過渡解析、パルス信号解析、位相雑音試験など、送信機および受信機のテストのための包括的な診断サービスを提供します。
自動テストシステムへの統合
自動テストシステム（ATE）に直接統合でき、信号出力、データ出力、結果解析を提供します。
電磁信号RFストリーミングアプリケーション
テスト中の信号データ記録や電磁スペクトル環境の記録に使用できます。
