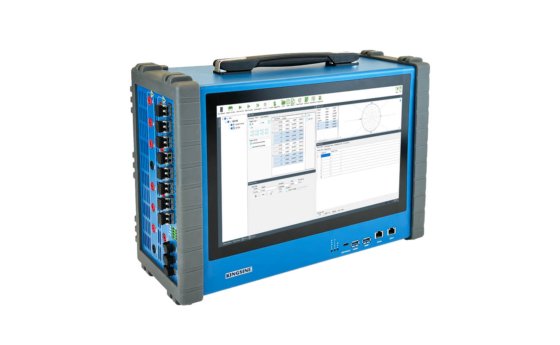

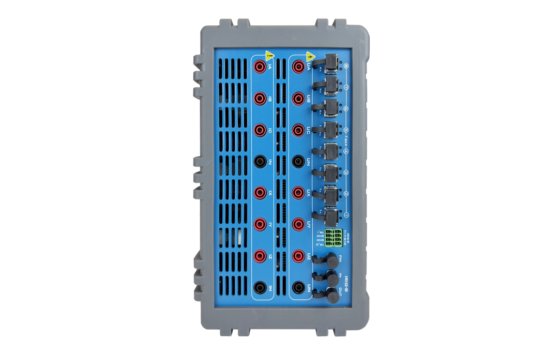

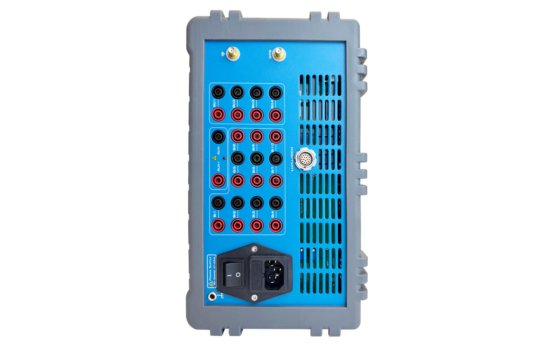

新品 KF86Pユニバーサルリレーテストセット 場所 深セン, 広東省, 中国
新しい
Doubleclick to zoom in
売り手に連絡
追加の写真や情報を依頼する
仕様
- 状態
- 新品
- 振幅とパワー
- 最大6×350V @ 100W 最大3×700V @ 150W
- 精度
- 精度 <0.05% rg 標準 <0.02% rg グアー。
- 範囲
- 8~60Vdc(最大負荷電流1.16A) 精度<2%60~120Vdc(最大負荷電流 0.58A) 精度<1%120~350Vdc(最大負荷電流0.2A) 精度 <0.5%
- Dcオフセット
- <10mVタイプ/<60mVグアー
- 解決
- 250μV
- 歪み
- <0.015%標準/ <0.05%グアー。
- 上昇/下降応答
- <100us
- 周波数範囲
- DC~1.0kHz、過渡3KHz
- 周波数確度
- 0.002%(常周波)
- 周波数分解能
- 0.001Hzの
- 位相範囲
- 0~359.9°
- 位相確度
- <0.02°、50/60Hz
- 位相分解能
- ±0.001°
- 力
- 最大>69W
- 保護
- 短絡保護
- 過負荷保護
- はい
- 隔離
- 他の端末から分離
- 電気的絶縁
- すべてのペアを分離
- 入力インピーダンス
- 15オーム
- 入力機能
- 0 V~300Vdcまたは乾式接点 (バイナリ1~4入力ターンオーバー電位はプログラム可能)
- サンプリングレート
- 10kHzの
- 時間分解能
- 10usの
- 時間測定範囲
- 無限大
- 時間精度
- ±1ms @ < 1s ±0.1% @ ≥1s
- デバウンス時間
- 0~25ms(ソフトウェア制御)
- 量
- 4ペア
- 種類
- 100Base-FX(100Mbit、ファイバー、全二重)
- Acブレーク容量
- Vmax:250V(AC)/ Imax:0.5A
- Dcブレーク容量
- Vmax:250V(DC)/ Imax:0.5A
- 衛星の同期
- 1 × SMA、GPSアンテナインターフェースに使用 GPSと北斗衛星をサポート
- ファイバirig-b
- ST×2台、送信用1台、受信用1台
- 電気irig-b
- 1 × 6ピン5.08mmフェニックス端子 送信用1、受信用1
- 外部トリガの同期
- 1 × 4ピン5.08mmフェニックス端子 外部トリガー入力+外部トリガー出力
- 同期エラー
- <10us
- イーサネット
- 2×RJ45、10 / 100M
- 無線lan
- 内蔵のWIFI DHCPサービス
- シリアルポート
- RS232×1
- Usb接続
- USB2×2
- 大きさ
- 390mm×256mm×140mm
- 重量
- 10kg
- 陳列
- 9.7インチLCD、タッチスクリーン
- キーパッド
- 数字キー+方向キー
- 公称電圧
- 220V/110V(交流)
- 許容電圧
- 85 - 265 VAC ;127V~350V(直流)
- 公称周波数
- 50Hzの
- 許容周波数
- 47〜63Hzの
- 現在の
- 最大10A
- 消費電力
- 最大1200VA
- 接続タイプ
- 標準ACソケット60320
- 動作温度
- -10~+55 °C
- 相対湿度
- 5~95%、結露なきこと
- 貯蔵温度
- -20°C ~ +70°C
- 気圧
- 80kPa~110kPa(標高2000m以下)
- ポート番号
- 8ペア
- ケーブルモデル
- 62.5/125μm(マルチモードファイバ、橙)
- 波長
- 1310nmの
- 伝送距離
- > 1Km
- ステータス表示
- SPD緑(ライト):アクティブな接続 Link\AcT 黄色(点滅):データ交換
- 出力チャンネル
- 10チャンネル、8電圧出力+2電流出力
- 出力ポートの種類
- フェニックスターミナル
- 出力範囲
- 8x0~8Vrms;2x0~20mA
- 高調波(thd%)
- <0.05%タイプ。/ <0.1%グアー。
- 最大入力
- 600ミリアンペア
- センサーの使用法
- 機械式メーター/電子メーター
- センサ出力
- ハイレバー:>4.5V、ローレベル:<0.2V
- パルス入力
- 1パルス入力ポート、5Vdc高レベルのみ有効。
- パルス範囲
- 最大500KHzパルス入力
- パルス出力
- 1トランジスタ出力、オープンコレクタ、5Vdc / 5mA
- カテゴリー
- 電気・電子部品 場所 中国
- サブカテゴリ―
- Kf8 series
- サブカテゴリ― 2
- インテリジェントリレーテストセット
- リスティングID
- 94451574
説明
世界最軽量&高出力のユニバーサルリレーテストセット
●最大6x35A@425VAおよび最大6x310V@105VAアナログ出力
●10kgの重量、飛行旅行での持ち運びが簡単
●低レベル信号出力、エネルギーメーターテスト、トランスデューサキャリブレーション、およびオプションのIEC61850テスト機能。
基本機能
KF86P
は、多目的、軽量、フィールドポータブルテストセットで、電気機械、ソリッドステート、マイクロプロセッサベースの保護リレー、モータ過負荷リレー、
IEC61850
テスト、および同様の保護デバイスをテストできます。
12
のアナログチャンネル出力、
6x35A
および
6x310V
、各出力チャンネルは、大きさ、位相角、周波数値を独立して同時に制御し、
DC
、
AC
正弦波、および最大
60
倍の高調波を注入できます。
軽量、
<10Kg
、機内持ち運びが簡単

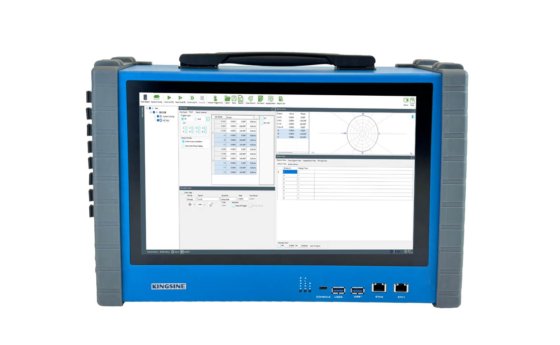

このユニットは、内蔵の
9.7
インチタッチスクリーンとキーパッドを使用して手動で操作することも、
PC
上で動作する
KRT
ソフトウェアを介して完全なコンピュータ制御下に置くこともできます。
可変電池シミュレータ、
24~350Vdc
、最大出力
70W
。
ほとんどの保護デバイスに簡単に電源を供給できます。
テスト管理、グラフィカルテストモジュール、テンプレート整理、
Xrio / Rio
インポート
/
エクスポート、テスト結果レビュー、自動結果評価とレポート生成など、フル機能の
KRT
ソフトウェア。
最大
3KHz
のトランジェント再生
8x100/1000Mbit
ファイバーポート
(SMV
および
GOOSE
シミュレーション
IEC61850
用
)
内蔵の
GPS
と
IRIG-B
の同期されたエンドツーエンドのテスト機能
10
バイナリ入力、ドライ接点または
0-300V
電位接点機能。
4
つの高速バイナリ出力がそれぞれ絶縁され、応答時間は
<1ms
です。
クリッピング防止検出、誤配線接続アラームと自己保護、過負荷および過熱保護
AC 85~265/DC 127-350
電源、ワールドワイドレンジ電源対応
3
年間の無料保証と生涯にわたるメンテナンス
無料のソフトウェアアップグレード
高度な機能
エディション
1.0
および
2.0 IEC61850
準拠
