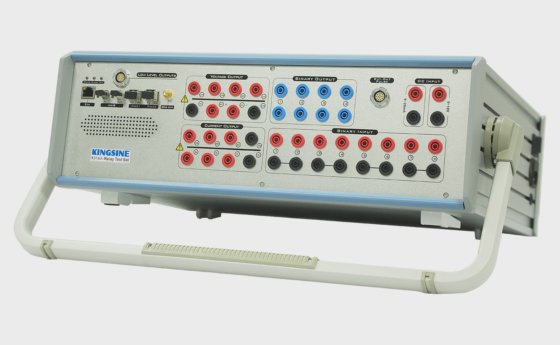

新品 K3163iインテリジェント保護リレーテストセット 場所 深セン, 広東省, 中国
新しい
Doubleclick to zoom in
売り手に連絡
追加の写真や情報を依頼する
仕様
- 状態
- 新品
- 項目
- ANSI®番号
- 距離保護継電器
- 21
- 同期または同期チェックリレー
- 25
- 低電圧リレー
- 27
- 指向性パワーリレー
- 32
- 低電流または低電力リレー
- 37
- 負のシーケンス過電流リレー
- 46
- 過電流/漏電リレー
- 50
- 逆時間過電流/漏電リレー
- 51
- 力率リレー
- 55
- 過電圧リレー
- 59
- 電圧または電流バランスリレー
- 60
- 指向性過電流リレー
- 67
- 指向性地絡リレー
- 67Nの
- Dc過電流リレー
- 76
- 位相角測定またはステップ外れ保護リレー
- 78
- 自動再封路装置
- 79
- 周波数リレー
- 81
- モータ過負荷保護リレー
- 86
- 差動保護リレー
- 87
- 指向性電圧リレー
- 91
- 電圧および電力方向リレー
- 92
- トリッピングリレー
- 94
- 3×350 v dc (左から順)
- 各最大 140 W
- 精度
- <0.2% rg 標準 <0.5% rg グアー。
- 電圧範囲
- レンジI:30V
- Dcオフセット
- <0.15mVタイプ。/ <1.5mVグアー。
- 解決
- 0.25mV
- 歪み
- <0.025%標準/ <0.07%グアー。
- 3×70a ac(2l-n)
- 各最大850 VA
- 1×100a ac(6l-n)
- 最大1200VA
- 3×20a dc(ln)
- 各最大300W
- 現在の範囲
- 範囲I:3A
- 量
- 4ペア
- 電圧出力範囲
- AC0~8V、DC0~10V
- 電流出力範囲
- 公称2mA、最大10mAの過渡
- 出力電力
- ≥0.5VA
- 歪み(thd%)
- <0.05% 標準/ <0.1%グアー。
- 周波数範囲
- DC~1KHz、3KHzトランジェント
- 周波数確度
- ±0.5ppmの
- 周波数分解能
- 0.001ヘルツ
- 位相範囲
- -360°~360°
- 位相確度
- <0.02° 標準/ <0.1°グアー。50/60Hzの
- 位相分解能
- 0.001°
- 範囲
- 0~350V @ 最大140W
- 種類
- 潜在的なフリーリレー接点、ソフトウェア制御
- 閾
- 10~600Vdcまたは無電位、プログラム可能
- 時間分解能
- 10usの
- サンプリングレート
- 10KHzの
- デバウンス時間
- 0~25ms(ソフトウェア制御)
- 時間範囲
- 無限
- 時間誤差
- ±1ms @ ≤1s、±0.1% @ >1s
- ガルバニック絶縁
- 各2ペアで4個絶縁
- 遮断容量ac
- Vmax:400Vac / Imax:8A / Pmax:2500VA
- ブレーク容量 dc
- 5~15Vdc / 5mA、最大10mA ACは許可されていません
- 種類：
- オープンコレクタ、コンビネーションタイプメス
- 応答時間
- 100米国
- 同期モード
- GPS、SMA型アンテナコネクタ IRIG-B(光ファイバ、FT3型)
- 公称入力電圧
- AC100~240V
- 許容入力電圧
- AC85~260V、DC125~350V
- 公称周波数
- 50/60Hzの
- 許容周波数
- 45Hz~65Hz
- 消費電力
- 最大1500VA
- 接続タイプ
- 標準ACソケット60320
- 動作温度
- -10℃~55℃
- 貯蔵温度
- -20℃~70℃
- 湿度
- <95%RH、結露なきこと
- Pc接続
- RJ45イーサネット、10/100M
- 接地端子
- 4mmバナナソケット
- 重量
- 17.5キロ
- 寸法(w x d x h)
- 468×375×164(ミリメートル)
- ファイバポート
- 2 x 100Base-FX全二重、LCタイプ (10 / 100Mbit、イーサネットRJ45タイプにオプション)
- ファイバータイプ
- 62.5 / 125um(複数の光ファイバー、オレンジレッド)
- 波長
- 1310nmの
- 送信距離(transmit distance)
- >1キロ
- インジケータ
- Spd 緑(ライト):有効な接続 リンク/アクト 黄色(点滅):データ交換
- 手記：
- ハードウェアの準備が整い、アクティブになる
- 最大入力
- 600ミリアンペア
- 入力インピーダンス
- 15オーム
- センサーの使用法
- 機械式メーター/電子メーター
- センサ出力
- ハイレバー:>4.5V、ローレベル:<0.2V
- パルス入力
- 1パルス入力ポート、5Vdc高レベルのみ有効。
- パルス範囲
- 最大500KHzパルス入力
- パルス出力
- 1トランジスタ出力、オープンコレクタ、5Vdc / 5mA
- カテゴリー
- 電気・電子部品 場所 中国
- サブカテゴリ―
- K31 series
- サブカテゴリ― 2
- インテリジェントリレーテストセット
- リスティングID
- 94451594
説明
オールインワンデザイン、重量<17.5kg。6x35Aおよび4x310Vアナログ出力による高出力と精度。サンプリング値とガチョウIEC61850準拠。拡大し続けるテストライブラリテンプレート。
エネルギーメーターやトランスデューサーの校正などのオプションの高度な機能。
基本機能
ユニバーサルリレーテストアプリケーション
10
チャンネル
(6x35A
および
4x310V)
出力、各出力チャンネルは、大きさ、位相角、周波数値を独立して同時に制御し、
DC
、
AC
正弦波、最大
60
倍の高調波を注入できます。
13
の低レベルチャンネルは最大
8Vac / 10Vdc
を出力します。
SMV
および
GOOSE
シミュレーション用の
100/1000Mbit
ファイバーポート
可変電池シミュレータ、
DC 0-350V
、最大
140
ワット。
最大
3KHz
のトランジェント再生
フル機能の
KRT
ソフトウェア・テスト・モジュール
さまざまなリレーのテスト用のグラフィカルテストモジュールとテンプレート
手動モードのクイックリレー試験設備
ショット
/
サーチ
/
チェック、ポイント
&
クリックテスト
RIO/XRIO
輸出入施設
故障テスト
(SOTF)
に切り替えます
動的試験用の電力系統モデル
オンラインベクター表示
自動テスト結果は、
テストレポートの自動作成
内蔵の
GPS
と
IRIG-B
の同期エンドツーエンドテスト
クリッピング防止検出、誤配線接続アラームと自己保護、過負荷および過熱保護
無料修理と生涯メンテナンスの
3
年保証
軽量、
<18Kg
無料のソフトウェアアップグレード
高度な機能
IEC61850-9-1
、
IEC61850-9-2
、
IEC60044-7/8
などに準拠
トランスデューサ校正
(0.02
クラス
)
エネルギーメーターの校正
(
機械式および電子式メーター
)
テストできるリレーの種類
:
(
オプションモジュール
)
IEC61850
機能
:
サンプリング値とガチョウ
IEC61850
完全に準拠しています。
(IEC61850-9-1
、
IEC61850-9-2/(LE)
、
IEC60044-7/8)
サンプリング値とアナログ信号を同時に出力したり、
GOOSE
