新品 AC-3M 3m電波暗室 場所 上海, 中国

電波無響室には、半無響室と全無響室があります。これらは、電磁干渉（EMI）および電磁感受性（EMS）試験のためのオープンフィールド環境をシミュレートするために使用される密閉シールド施設です。主な構造は、シールドシェル、シールドドア、通気導波管窓、および各種電力フィルタを含むシールドチャンバーと、主にフェライトシートと円錐状の炭素含有スポンジ吸収材で構成される吸収材の2つの部分で構成されています。電波無響室の寸法は、試験対象機器（EUT）の外形寸法と、3メートル法や5メートル法などの試験要件に基づいて決定する必要があります。

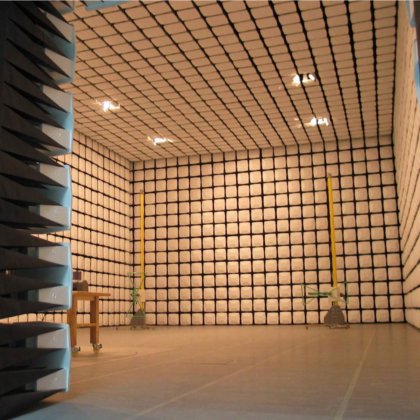

当学校区の AC-3M/AC-5M半無響室は、6面シールドボックスで、5面のみに吸音材が敷かれ、導電性床は覆われていません。この設計により、「無限に大きく、導電性の高いグランドプレーン」を備えた理想的なオープンフィールド環境をシミュレートできます。グランドに吸音材がないため、試験中に反射経路が形成され、最終的に受信アンテナで捕捉される信号は、直接経路信号と反射経路信号の重ね合わせとなります。
当学校区の AC-3MF/AC-5MF全無響室は、室内の6面すべてに吸収材を配置することで、外部電磁波による試験信号への干渉を大幅に低減します。さらに、吸収材は壁や天井からの反射を弱め、マルチパス効果による試験結果への影響を最小限に抑え、自由空間環境をシミュレートします。半無響室と比較して、床、天井、壁からの反射干渉を最小限に抑えます。
LISUN 無響室の設計
仕様：
