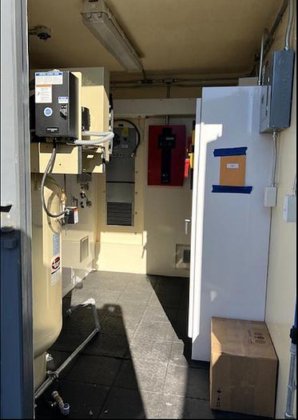

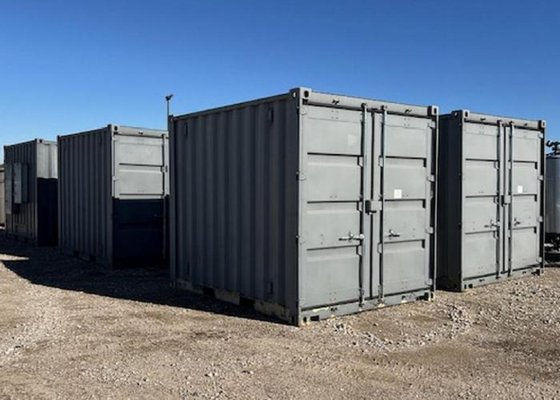

新品 LNGステーション用の密閉型コマンドセンター - あらゆるプロジェクトサイトを制御 場所 ダラス, テキサス州, アメリカ

仕様

貯蔵タンク V-101

インナータンク

- 総水量 - 18,000ガロン

- 寸法 - 内径 113.6 インチ x 411 インチ。

- 建設材料 - SA240 T304

- MAWP - 容器上部で175 psig

- MDMT- -320 °F

- 最高設計温度 - 120 °F

アウタージャケット

- 寸法 - 外径 134 インチ x 446.9 インチ。

- 建設資材 - A36

- 設計圧力 - -15 psig

- 最低設計温度 -40 °F

- 最高設計温度 - 150 °F

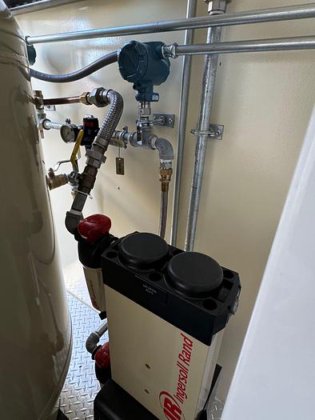

窒素圧力容器 V-301

インナータンク

- 総水量 - 3,150 ガロン。

- 寸法 - 内径72.5インチ x 179.3インチ。

- 建設材料 - SA240 T304

- 設計圧力 - 250 psig

- MDMT- -320 °F

- 最高設計温度 - 120 °F

外槽

- 寸法 - 外径 86 インチ x 205.1 インチ。

- 構造材料 - A36カーボン

- 最低設計温度 -40 °F

- 最高設計温度 - 150 °F

- 最大設計圧力 - -15 psig

飽和気化器 VAP-501

- 寸法 - 240 リニア フィート

- 構造材料 - 裏地なしアルミフィン

- MDMT- -320 °F

- 最高設計温度 - 150 °F

- 最大設計圧力 - 450 psig

- 最小設計圧力 - 0 psig

ステーション制御システム

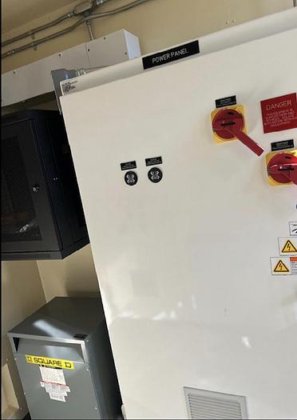

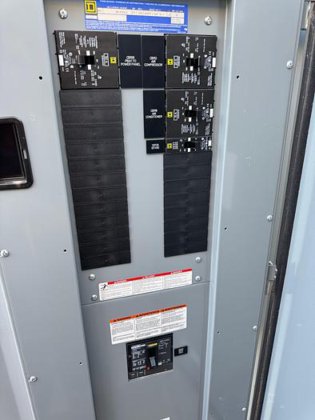

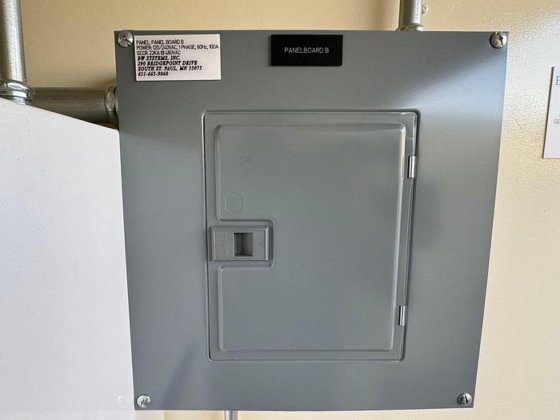

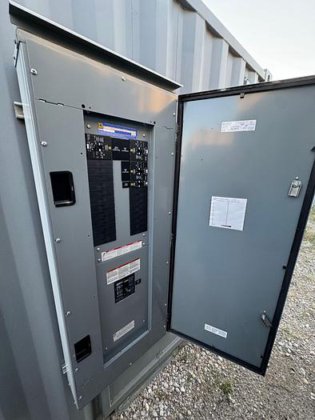

CP1 電源パネル

CP1電源パネルは制御室にあります。制御と

CP1 のインジケーターは次のように機能します。

-

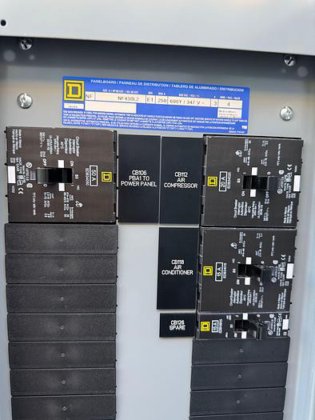

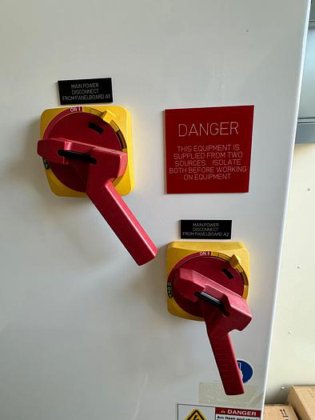

パネルボードからの主電源切断 A1 – 電気

切断スイッチ。パネルボードA1から480VAC電源を制御します。

CP1.

-
パネルボードから480VAC電圧を入力 A1 – インジケーターライト

パネルボードA1から480VAC電源がオンになると点灯します。

CP1.

-
パネルボードからの主電源切断 A2 – 電気

切断スイッチ。パネルボードA2から480VAC電源を制御します。

CP1.

-
パネルボードから480VAC電圧を入力 A2 – インジケーターライト

パネルボードA2から480VAC電源がオンになると点灯します。

CP1.

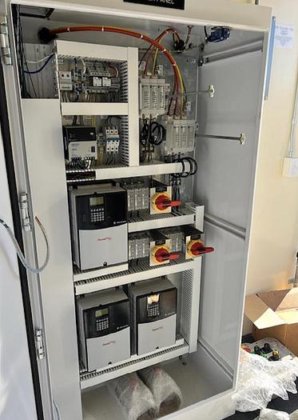

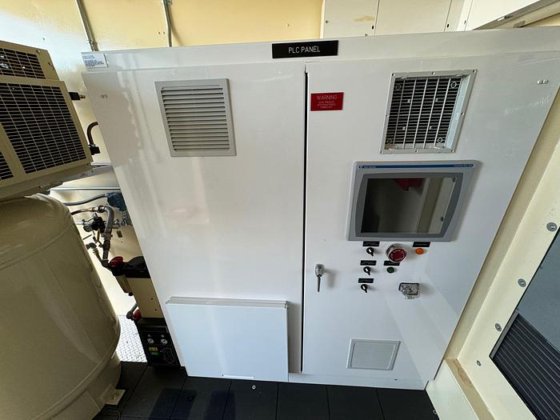

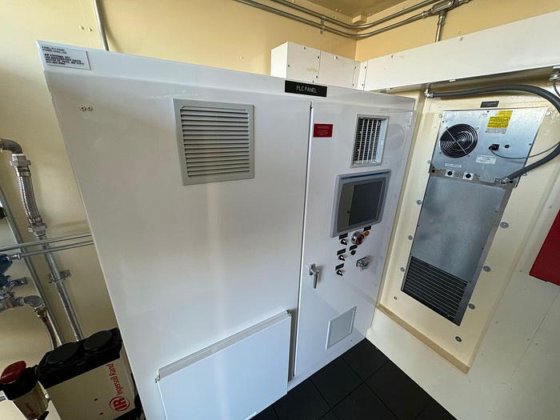

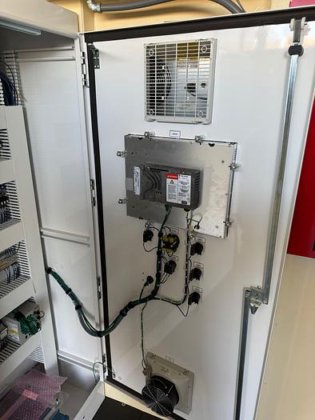

CP2 PLCパネル

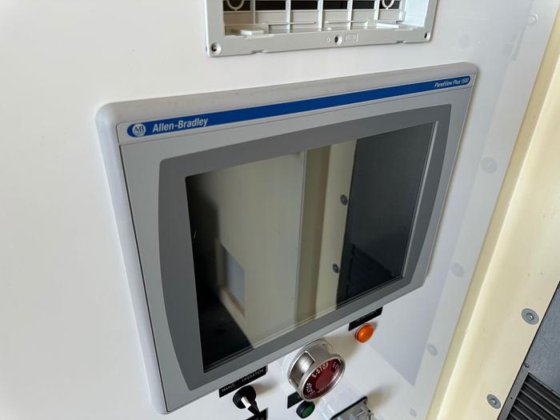

- Allen-Bradley PanelView™ Plus 1500 – タッチスクリーン付きオペレータ インターフェイス (HMI)。オペレータがシステムおよびシステム コンポーネントの状態を表示できる画面を表示します。(画面の機能については、「PanelView HMI 画面」サブセクションを参照してください。)

- メインステーション / メンテナンス / 操作 – 2 ポジション セレクター スイッチ。システムのメンテナンス モードまたは操作モードを選択します。

- DISPENSER 600 / MAINT. / OPERATION – 2 ポジション セレクター スイッチ。Dispenser 600 のメンテナンス モードまたは操作モードを選択します。

- DISPENSER 900 / MAINT. / OPERATION – 2 ポジション セレクター スイッチ。Dispenser 900 のメンテナンス モードまたは操作モードを選択します。

- ESD (緊急シャットダウン) - 手のひらスイッチ。緊急シャットダウンを生成します。

- ESD リセット – 黒い押しボタン。押すと安全回路がリセットされます。

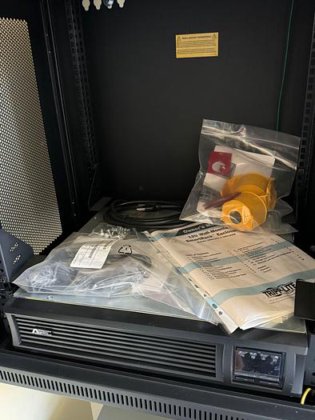

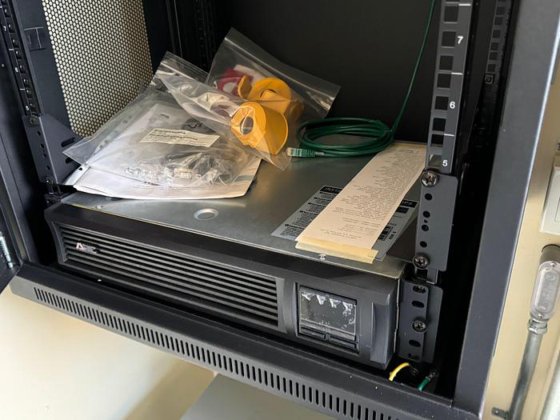

- ON UPS POWER – オレンジ色のインジケータ ライト。システムが商用電源を失って無停電電源装置で動作しているときに点灯します。

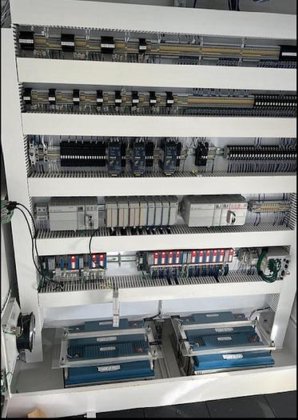

ステーション制御システムは、次の要素で構成されています。

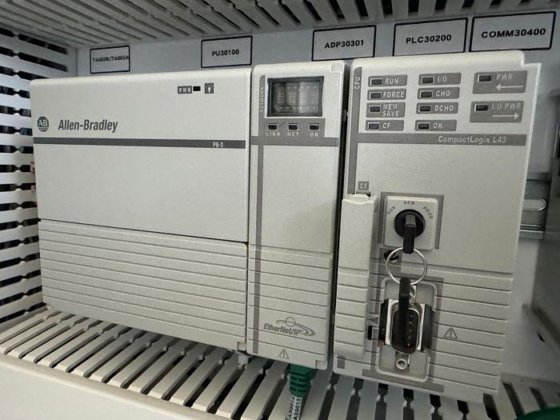

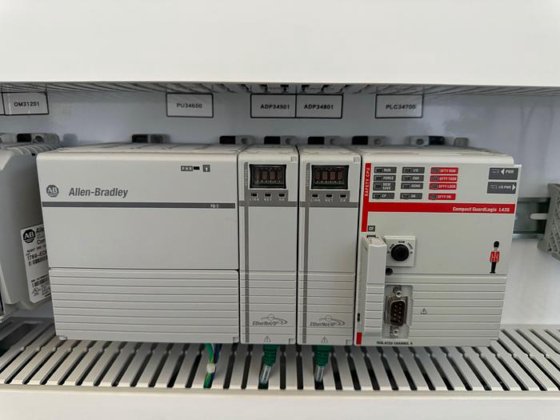

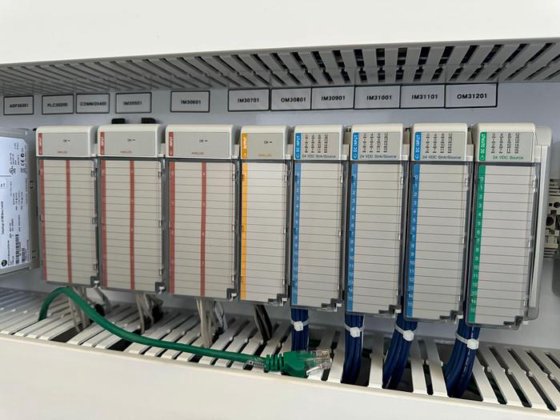

- 2 つの分離された Allen-Bradley PLC。

(制御 PLC は、ポンプ、空気作動弁 (AV)、およびシステム ロジックを制御します。PLC は、非安全システムの温度、圧力、液面、およびインターロックも監視します。)

(安全 PLC は制御 PLC から分離されています。火災およびガス検知機能、緊急シャットダウン (ESD) ボタン、シャットダウン関連のシステム温度、圧力、および液面は、安全 PLC に統合されています。) 制御 PLC と安全 PLC は、統合された制御バスを介して相互に通信します。バスは制御にのみ使用されます。

- シャットダウンを実行するリレー (例: ESD ボタン)。

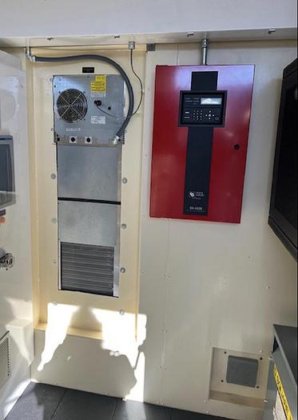

火災や可燃性ガスの存在に関連する危険な状態を監視するデジタル通信機を備えたハネウェルサイレントナイトモデル5208火災警報制御パネル

トレーラーオフロードインターロックシステム

- 安全インターロック システムは、ステーションの ESD システムとトレーラーの荷降ろし制御ユニット間のインターフェイスとして機能します。このシステムは、ステーションとトレーラー間の電気ケーブル リンクに基づいています。

アラーム/イベント通知

- ステーションには点滅する赤色ビーコン（YZL-001）と警報ホーン（YZH-001）が装備されています。

データロギング

PLC はすべてのアラームと動作イベントにタイムスタンプを付けて記録します。データ ロギング リストに記載されているその他のイベント (タンクの在庫など) も記録されます。
