新品 自動鋼管面取り機 場所 滄州市, 河北省, 中国
新しい
Doubleclick to zoom in
売り手に連絡
追加の写真や情報を依頼する
仕様
説明
平頭面取り機は、成熟した信頼できる先進的な工程と技術を採用し、自動システム操作はPLC制御を採用し、パイプ分割、段差移動、クランプ、切断・引込み、レベリングなどの動作を自動的に完了し、鋼管の全自動平頭面取り工程を実現します。

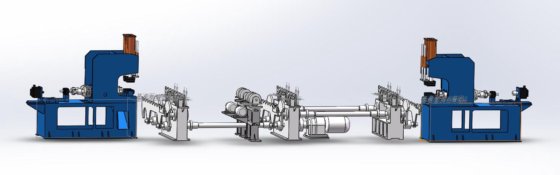

自動鋼管面取り機設備構成
1.電子制御システム
自動パイプ面取り機システムの運転はPLCによって制御され、ウォーキングビームは周波数変換速度制御を採用し、ステップ速度を制御します。
主要な制御キャビネットは PLC、頻度コンバーターおよびリレー制御システムを含み、操作コンソールは操作のために便利です。

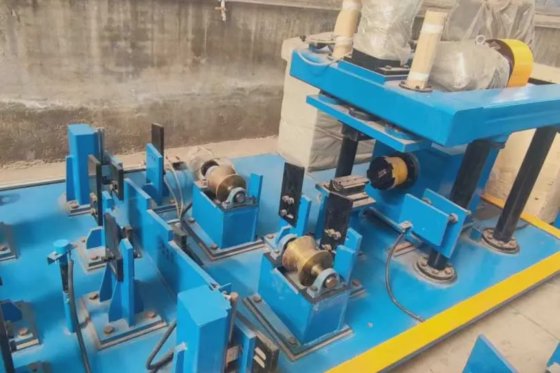

2.機械システム
機械システムは、主にツールフィードシステム、鋼管フラットヘッドサポートとクランプシステム、カッターヘッドスピンドルパワーヘッドと駆動モータシステム、ウォーキングビームブランチとステップトランスファーシステム、および固定フォーク位置決めシステムで構成されています。
クランプシステム：クランピングタイルは非対称設計を採用し、下側のクランピングタイルは10°に設計され、鋼管が平らな位置に正確に入ることを保証でき、上側のクランピングタイルは60°に設計され、よりクランピングに適しています。
ステップシステム：ステッピングシステムは、カウンターウェイト設計とダブルギアボックス構造を採用しています。周波数変換速度制御は、高速ステッピングを実現し、様々なパイプフラットヘッドの速度要件に適応します。
自動鋼管面取り機プロセスフロー
分岐システムは鋼管をダイヤルし、自動的にパイプスロットに入ります。
自動左押しの後、再び右カッターヘッドにステップし、右は自動的にクランプ、送り、後退、アンクランプ、そしてステップします。
自動右押し後、再度左カッターヘッドに踏み込むと、左が自動的にクランプ、送り、後退、緩め、再びステップし、出口パイプが包装に入る。
自動連続運転中は、平坦化、クランプ、送り、後退、アンクランプなどの動作が左右同時に行われる。
