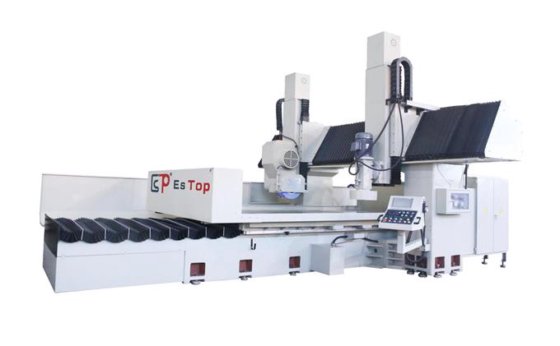

新品 ETLS-1830NCのようなシュヴァリエの精密粉砕の余分低雑音CNCのガントリー粉砕機 場所 東莞市, 広東省, 中国
新しい
Doubleclick to zoom in
売り手に連絡
追加の写真や情報を依頼する
仕様
- 状態
- 新品
- メインアイテム
- ツインヘッド・ダブルコラム型平面・摺動面研削盤; ユニット; 120300/150300; 180300/200300
- ワークテーブル
- 電磁石テーブルサイズ(x*y); mm; 3000x1200/1500; 3000x1800/2000
- 左右のx軸移動
- ; ;
- テーブルに対するホイールの最大中心
- mm; 620/630; 620
- 最大ワークサイズ
- mm; 1500/1930 2410
- ワークテーブル最大積載量
- kg; 6500; 7000
- ワークテーブル送り速度
- m/min; 5-30
- テーブルtスロット仕様
- mm*n; 18x4/18x6; 18x6/18x8
- 平面研削ヘッド
- 最大砥石サイズ mm; 500x 203x 50-75
- スピンドルモーター
- HP*P; 7.5x4
- （50hz） 砥石回転数
- 1450年
- スライドヘッド
- 最大砥石サイズ mm; 350x127x40
- 回転角
- 左90％右90度
- 正回転と逆回転（オプション）
- R.P.M; 0-1500
- サイズ
- 機械の高さ（上部までの高さ）; mm; 3700
- レイアウト床面積（縦×横）
- mm; 7600x4800/8500x5000 8620x5400
- 重量
- kg; ≈24000/28000; ≈33500/34500
- カテゴリー
- 研削盤 場所 中国
- サブカテゴリ―
- 機械
- サブカテゴリ― 2
- Cncマシン
- サブカテゴリ― 3
- ガントリー研削盤
- リスティングID
- 96987805
説明
構造
高強度鋳鉄(HT300)に焼戻し処理を施し、剛性、安定性、耐久性を確保しました。
固定クロスビーム構造は、マシンの堅牢性を保証するために、1つの頑丈なドアの形状にビームと柱を兼ね備えています。
動作
大型ツインVは、マシンベースとワークテーブルレールウェイに採用され、岩のように安定したテーブルの動きを可能にするだけでなく、平衡と最高のアライメントを維持します。
研削ヘッドの動き（垂直方向と長手方向の移動）は、高精度グレードのボールネジでガイドされ、Baldor ACサーボモーター（PNCタイプ）で駆動されます。これらの特徴は、正確な位置決めとミクロン精度の送りを容易にします。
高密度強度鋼（S55C）、超精密級リニアローラーベアリングで移動する研削ヘッドは、卓越した正確な切削能力で、しっかりとした滑らかなクロストラベルを持つ。
垂直研削ヘッドのアンギュラターンは、ウォームシャフトトランスミッションのACサーボモーターで駆動されます。
